500吨SMC复合树脂穿线井成型液压机厂家设计特点

作者：四柱液压机人气：发表时间：2022-05-27

SMC复合树脂穿线井也称为一体式弱电手孔井、SMC穿线井、隧道盖板弱电井、复合树脂弱电窨井等，是有SMC树脂复合材料，有液压机施加一定的压力，高温高压匣，一次模压成型。模压SMC复合树脂穿线井选用多少吨位的液压机合适呢？根据山东威力重工的设计生产经验，推荐使用400吨四柱液压机、500吨四柱液压机。

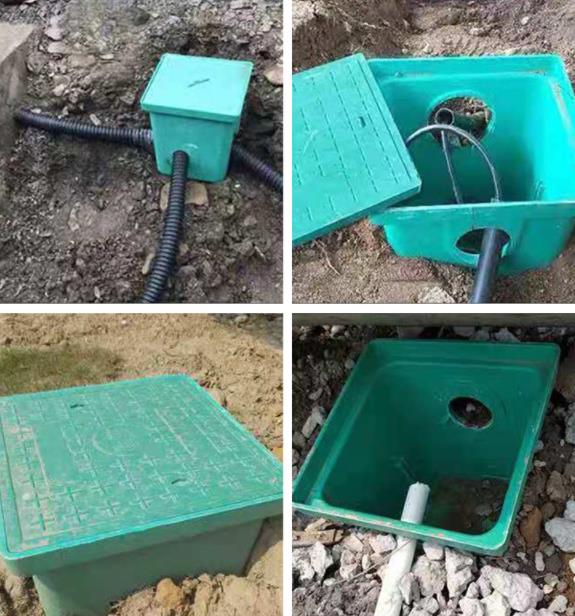

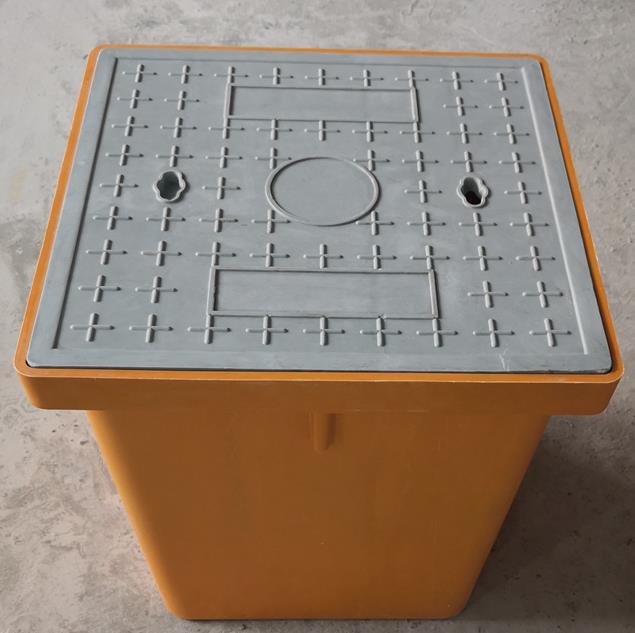

复合树脂SMC穿线井

SMC复合树脂穿线井生产设备由500吨四柱液压机、模具、加热设备（模温机或者电加热、油加热）、捏合机等组成，其中500吨四柱液压机是主要生产设备，500吨SMC复合树脂穿线井模压成型液压机又包括主机、液压站和电控柜三部分。

山东威力重工机床有限公司设计生产的这款500吨SMC复合树脂穿线井模压成型液压机主机部分由钢板焊接而成，经退火处理，强度高不易变形，液压油路部分采用二通插装阀集成化泵站系统，电控柜包含操控面板。因为采用电加热模具，在电控柜上特意配备了温控装置，可以数显模具温度并手动分别设置上下模加热温度。另外，根据SMC复合树脂穿线井热压工艺需要，500吨四柱液压机具备停机保压功能，可以手动设置保压延时时间。

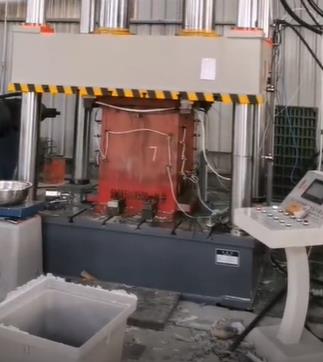

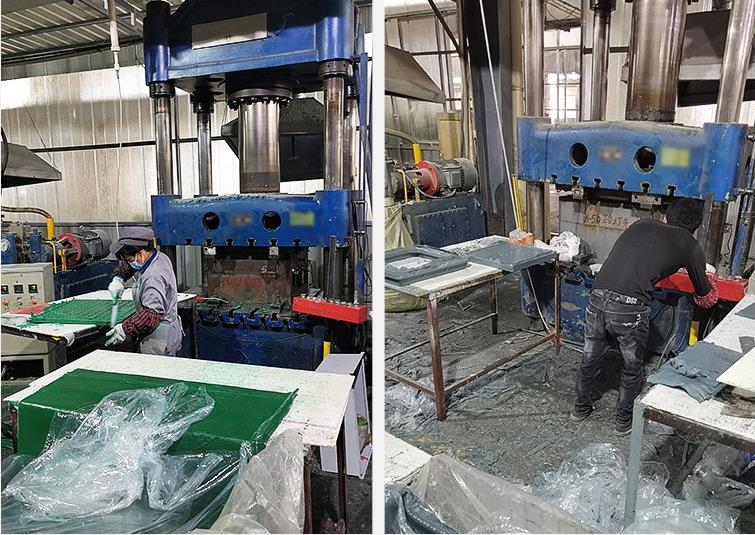

SMC穿线井模压过程

安全装置：

1 静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。

2 电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。

3 500吨SMC复合树脂穿线井成型液压机主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。

4 超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保500吨SMC复合树脂穿线井成型液压机不会超载工作。

5 超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。

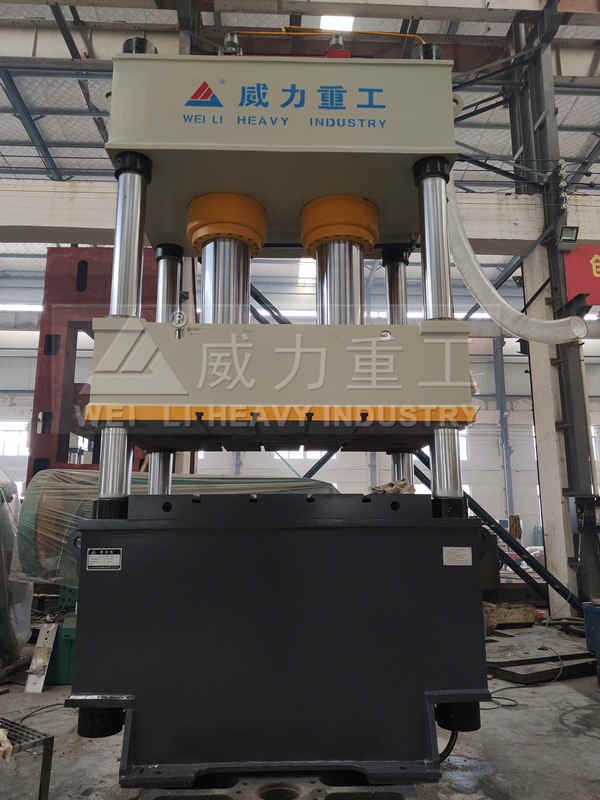

500吨四柱液压机

复合树脂SMC穿线井工艺步骤：

1、剪裁：剪片材料的形状和尺寸。

2、称重：加料量的确定。

3、模具清洁：压制前彻底清理模具，并涂脱模剂。

4、摆料：摆料方式有利于排气，可多层片材叠加

5、压模：当料块进入模腔后，500吨复合树脂SMC穿线井模压成型液压机快速下行。当上、下模吻合时，缓慢施加所需成型压力，经过一定的固化制度后，制品成型结束。成型过程中，要合理地选定各种成型工艺参数及500吨复合树脂SMC穿线井模压成型液压机操作条件。

6、脱模：复合树脂SMC穿线井在成型温度下的固化时间(也叫保温时间)与它的性质及固化体系、成型温度、制品厚度和颜色等因素有关。

7、型品取出：检查制品有无缺陷，是否合格。

8、二次加工，生产完成。

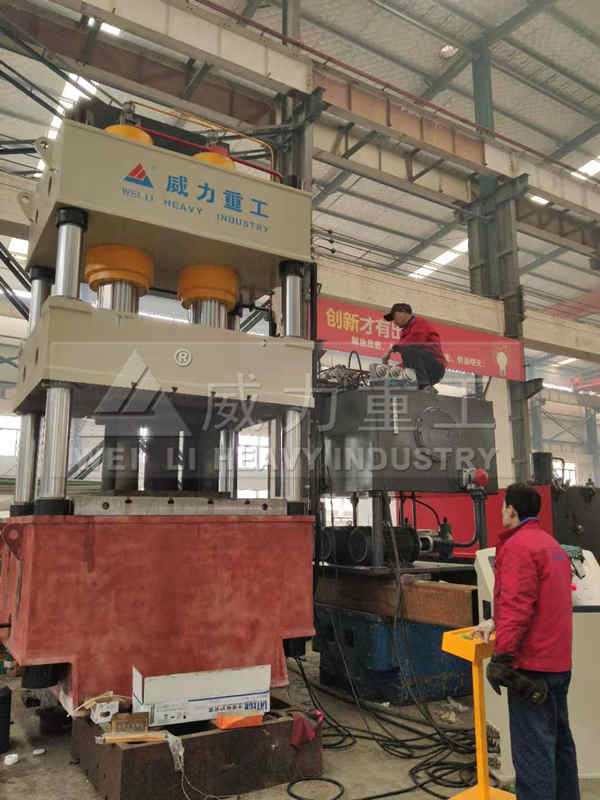

500吨SMC复合树脂穿线井成型液压机

500吨SMC复合树脂穿线井成型液压机是山东威力重工设计生产的复合材料液压机的常见应用之一，根据帕斯卡定律原理工作，该法则规定当压力施加在受限流体上时，压力变化发生在整个流体中。在500吨液压机内，有一个活塞作为泵工作，为小范围的工件提供适度的机械力。还有一个面积较大的活塞，可产生更大的机械力。500吨SMC复合树脂穿线井成型液压机应用广泛，还可用于玻璃钢化粪池、水箱、电表箱、垃圾桶、电缆支架电缆线槽、汽车配件等等产品的压制成型，可选配电加热或油加热两种加热方式，阀体设有抽芯保压等功能，变频器可实现模压工艺的快下慢下慢回快回的功能，PLC可以实现所有动作的自动化，所有配置及参数要求均可个性化定制。
