YW28-500吨四柱液压机冷压拉伸一次成型油罐封头

作者：四柱液压机人气：发表时间：2021-11-15

YW28系列液压机为双动薄板拉伸液压机，500吨/800吨封头液压机是公司为客户设计定做的一款专用冷压封头机器，其中压边缸300吨，主缸500吨，配合模具，可将油罐封头一次拉伸成型。也可以用于各类厚、薄钢板的压鼓、折边、校平、拉伸成型等工艺，是制造压力容器封头、拉伸圆筒、大型容器的关键设备，采用按钮集中控制，具有调整、双手单次循环两种操作方式。山东威力重工机床有限公司还设计生产有不锈钢水箱板拉伸液压机、不锈钢锅碗瓢盆拉伸液压机、电饭煲内胆成型液压机、汽车配件拉伸机、汽车覆盖件冲压液压机等。也可根据客户工艺要求设计定做热压封头液压机。

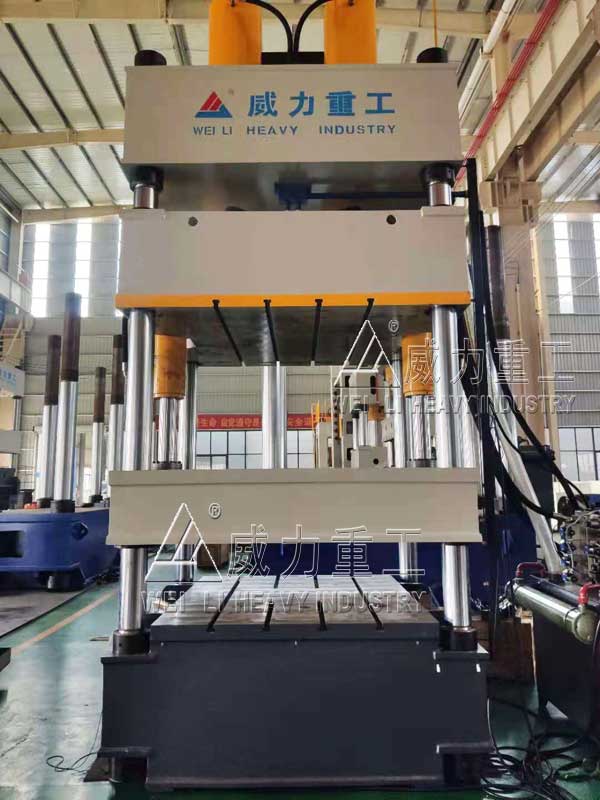

封头液压机

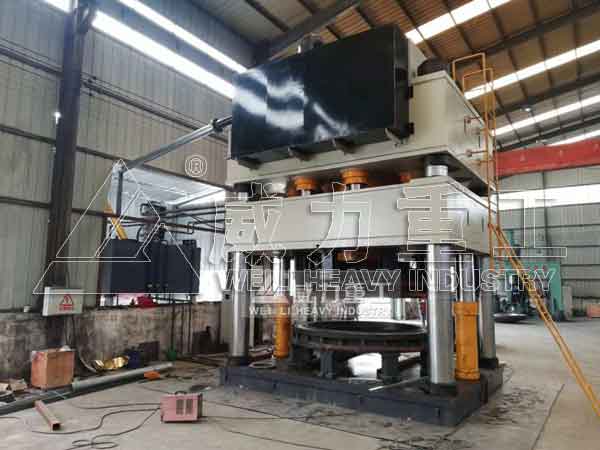

YW28-500吨封头拉伸成型液压机包括机架、设置于机架上的四个立柱、固定设置在立柱上的上横梁和下横梁，上横梁和下横梁之间设有能沿着立柱上下移动的拉伸滑块和压边滑块，压边滑块位于拉伸滑块下方，上横梁上中间设有拉伸液压缸，拉伸液压缸的活塞杆下端连接拉伸滑块的上端，拉伸滑块上设置有至少两个压边液压缸，压边液压缸的活塞杆下端连接压边滑块的上端，压边滑块中间设有上下贯通的孔，压边滑块的孔中设置有模圈装置，模圈装置下端设置压边圈，拉伸滑块下端中间设置有承压筒，承压筒下端穿过模圈装置中间的模圈孔中，承压筒下端连接上模。500吨封头拉伸成型液压机压边力调节方便、上模及压边圈更换方便、成本低、工作效率高。

500吨封头拉伸成型液压机的特点：

1、机身梁板采用计算机优化分析，并经热时效炉回火处理，精度高，不变形。

2、YW28-500吨封头拉伸成型液压机四柱式结构，刚性好，整体强度高，拆卸模具方便。

3、适合各种规格封头的批量生产。

4、拉伸力与压边力均可单独调整，方便可靠

5、液压控制系统采用高效插装阀集成系统，内阻小，结构简单，大流量，减少泄漏点。

6、新型油缸密封元件，可靠性高，寿命长。

7、空程、工作速度可根据客户工艺进行调整，提高了质量及生产效率。

8、YW28-500吨封头拉伸成型液压机工作压力，行程可在规定范围内按工艺要求调节，操作简便。

9、独立的电控系统，采用进口电气元件，工作可靠。

10、机、电、液一体化安全装置，安全性优越。

11、YW28-500吨封头拉伸成型液压机采用PLC控制，工作灵敏可靠，柔性好。

冷压拉伸封头一次成型其工艺流程为：500吨液压机初始位置→拉伸滑块与压边滑块一起快降→压边滑块单独快降→压边滑块加压→拉伸滑块下行拉伸工件→保压延时及卸压→拉伸滑块压边滑块回程→顶起旋转装置顶起工件→（工件移走后）顶起旋转装置退回。顶起旋转装置顶出起始时间可由滑块的回程中设定的位置激发，以提高工作频次。

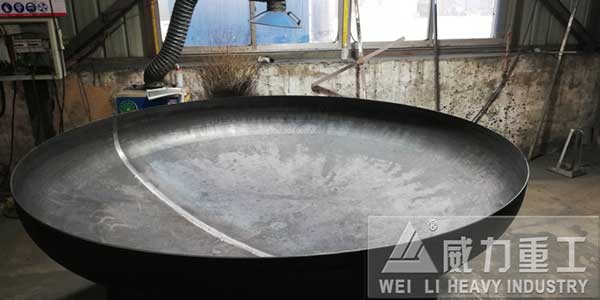

4mm厚的封头

封头的成形方法主要有：

1、冲压成形，按冲压前毛坯是否预先加热分为冷冲压和热冲压。所用设备：通常是在50~8000t的水压机或液压机上进行。加工时温度参照常用封头材料的加热规范。

2、旋压成形，旋压成形一般用做大型封头的制造。旋压成形方法分为a：单机旋压法b：联机旋压法。所用设备：旋压机。

YW28-500吨四柱液压机-封头拉伸成型液压机能够实现实现对拉伸滑块、压边滑块的压力进行独立控制，保证生产过程中拉伸滑块和压边滑块的压力可实时控制，互不干扰。YW28-500吨四柱液压机-封头拉伸成型液压机的拉伸、压边、顶出分别设置了独立的液压控制回路，在各回路中设置了压力比例控制阀、压力传感器，通过压力传感器将压力信号转变为电信号传输给PLC，可实现数字显示和压力比例控制，以实现封头成形件的压边和拉伸、顶出等工艺。山东威力重工机床有限公司在封头拉伸液压机的设计制造上经验丰富，封头液压机的的开口高度、滑块行程、工作台面、拉伸压边力等可根据用户需求和压制工艺的需要来确定。还可实现封头的自动化生产。目前公司设计生产的这台YW28-封头拉伸成型液压机设备，车间正在生产，期待客户试机的效果。可关注本网站，公司会持续更新该机器的使用情况。
