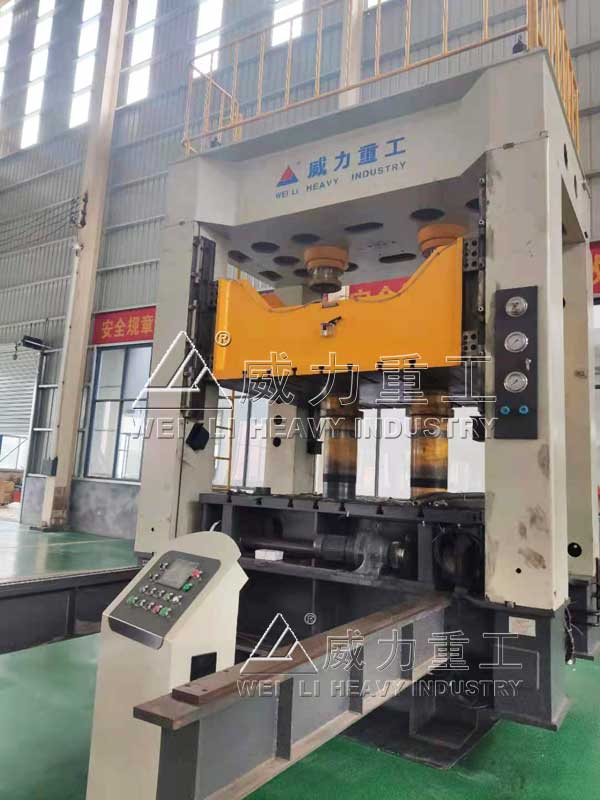

315吨四柱拉伸液压机-315吨液压垫拉伸机
咨询热线：18306370898
315吨四柱拉伸液压机是拉伸机常用型号之一，可配下顶杆拉伸，也可配多顶杆液压垫。是液压机中比较典型的一款压力机设备，该机主要用于拉伸成型工艺，其特殊之处在于带有液压垫装置，也叫多顶出结构，液压机工作台布置了很多顶杆孔，通过利用液压原理和特殊的结构设计，可以将金属板材进行拉伸成型，实现复杂形状的零部件制造。

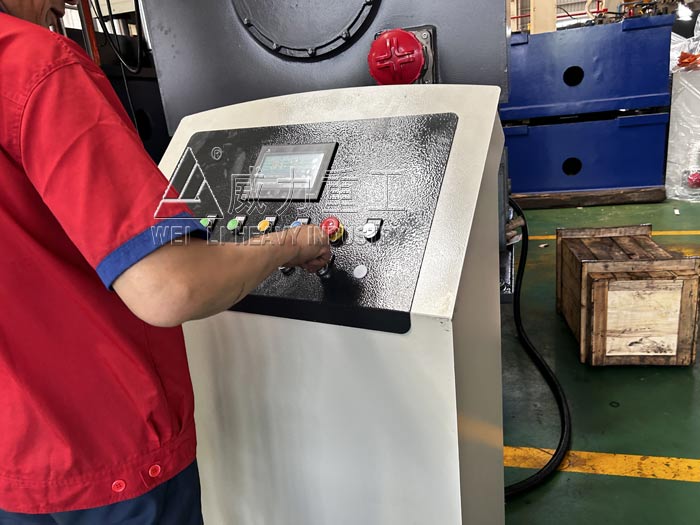

这款315吨四柱拉伸液压机-315吨液压垫拉伸机采用三梁四柱结构形式，机身由上梁、滑梁、工作台、液压垫板、顶杆、油缸、立柱、充液箱、限位机构等组成。液压机系统采用伺服系统控制，拉伸压力、速度和位移精度好控制，保证拉伸出来的产品高度一致。液压机带PLC可编程控制器和触摸屏，可以直观查看一些数据并方便及时作出调整。液压机操作按钮集成在一个可移动的按钮操作台上，在一定的距离范围内可随意移动其位置，方便操作。
设备工作原理：
液压垫结构拉伸成型液压机的工作原理基于液压传动系统。当工件放置在模具中后，通过液压泵将油液送入液压缸，液压缸开始运动。同时，在液压垫的作用下，工件开始受到均匀的力，并且被迅速拉伸成模具所规定的形状。
在整个工作过程中，液压系统根据预设的压力和速度控制油液的流动，通过液压缸的活塞将力传递给工件，使其发生塑性变形。一旦达到预定的成型要求，液压系统停止供油，液压缸停止运动，完成整个拉伸成型过程。
315吨四柱拉伸液压机的性能特点：
1、315吨四柱拉伸液压机-315吨液压垫拉伸机为四柱式结构，受力件经优化设计，外形美观，经济适用。
2、箱容积增大，保证快速充液，减少上压时间。增大散热面积，降低油温。
3、三梁端面模量较大，提高三梁的刚度，大大延长了寿命。
4、缸与活塞杆均采用优质锻件，提高了可靠性。
5、杆与立柱表面，采用淬火，镀硬铬，提高了耐磨性，防止表面腐蚀划伤。
6、315吨四柱拉伸液压机-315吨液压垫拉伸机结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏。
7、315吨四柱拉伸液压机-315吨液压垫拉伸机的控制系统有继电器和PLC二种控制方案供选择，由PLC控制的电气系统、工作灵敏可靠，柔性好；操作按钮集中于面板并设有活动按钮站，操作方便；具有调整，双手单次循环二种操作方式
8、滑块可实现定程、定压两种控制方式，具有保压、延时等功能；工作压力，行程大小可根据工艺需要在规定范围内可调。
315吨四柱拉伸液压机的组成结构：
1、主缸：315吨四柱拉伸液压机-315吨液压垫拉伸机的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命。
2、上梁：焊接件，钢板焊接而成，焊后振动时效消除内应力。
3、工作台：焊接件，钢板焊接而成，焊接后经振动时效，消除内应力，工作台上平面加工有T型槽，用以固定模具。
4、滑动梁：焊接件，钢板焊接而成，焊接后经振动时效，消除内应力。滑动梁四角立柱孔内装有导套导向，下平面加工有T型槽以固定模具，上平面与主缸相连。横梁防下滑插销缸。

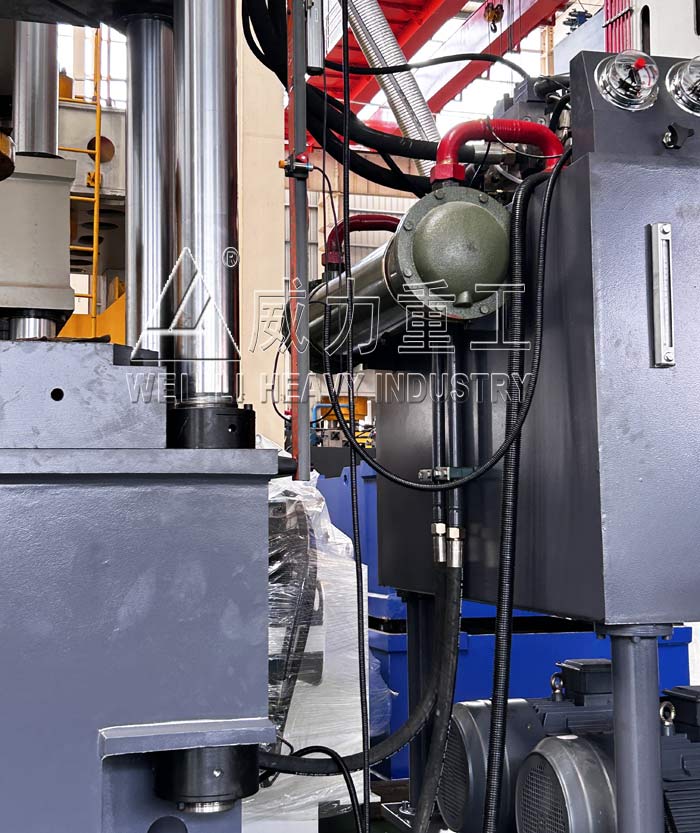

5、液压系统：采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。
6、电器系统：315吨四柱拉伸液压机-315吨液压垫拉伸机设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。
7、操作系统：315吨四柱拉伸液压机-315吨液压垫拉伸机采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。
设备安装：
1、应安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证315吨四柱拉伸液压机-315吨液压垫拉伸机的平稳运行。
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm。
设备调试：
1、315吨四柱拉伸液压机-315吨液压垫拉伸机的地基，由供方提供图纸，需方负责具体的施工。
2、产品在供方厂装配完毕后，及时通知需方具体的发货时间及安装所需的准备工作。
3、供方负责设备在需方使用现场的安装的调试工作，需方配合，并提供安装所需的起重设备、水、电及必需条件。
4、315吨四柱拉伸液压机-315吨液压垫拉伸机在需方现场的安装调试过程中，供方对需方相关技术人员进行免费培训和技术咨询服务。
5、安装调试完毕，按签订的合同双方共同验收。
6、公司负责对315吨四柱拉伸液压机-315吨液压垫拉伸机进行调试并指导安装，用户派员配合，提供必要的吊装工具。
