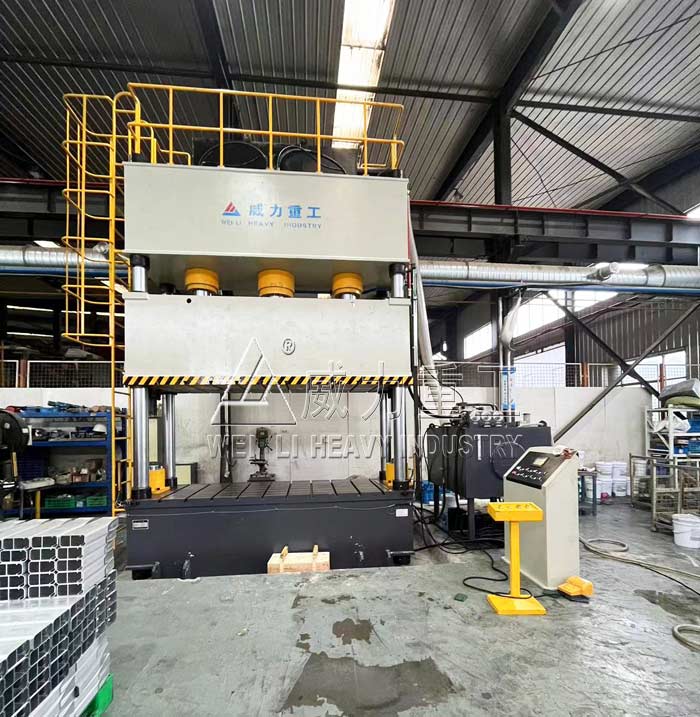

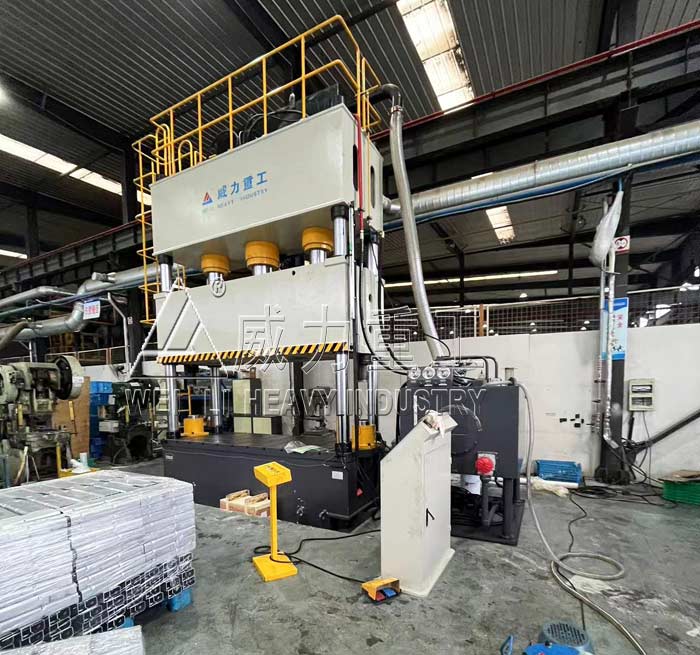

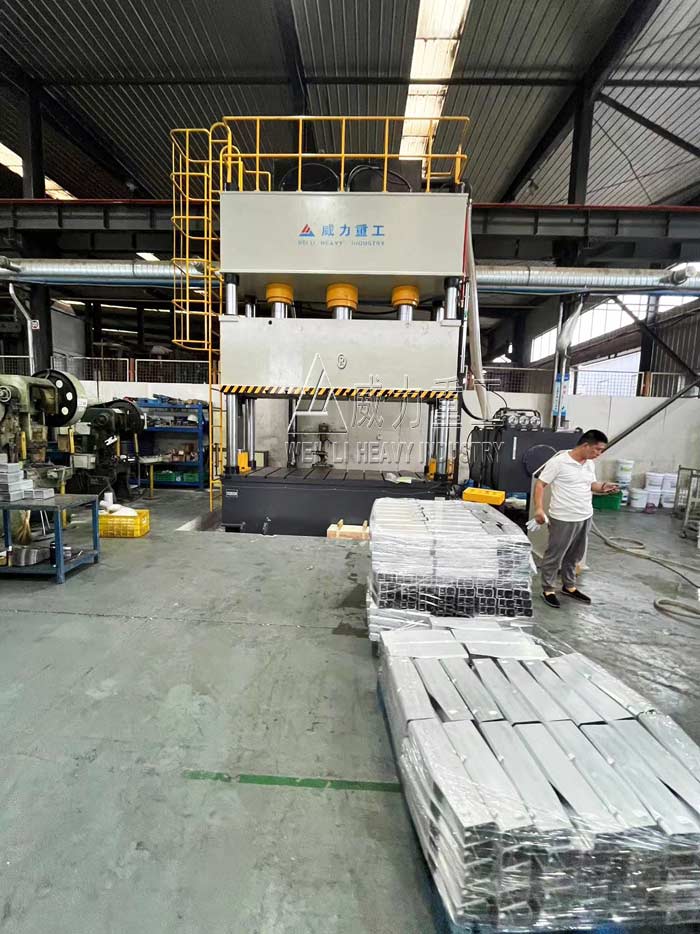

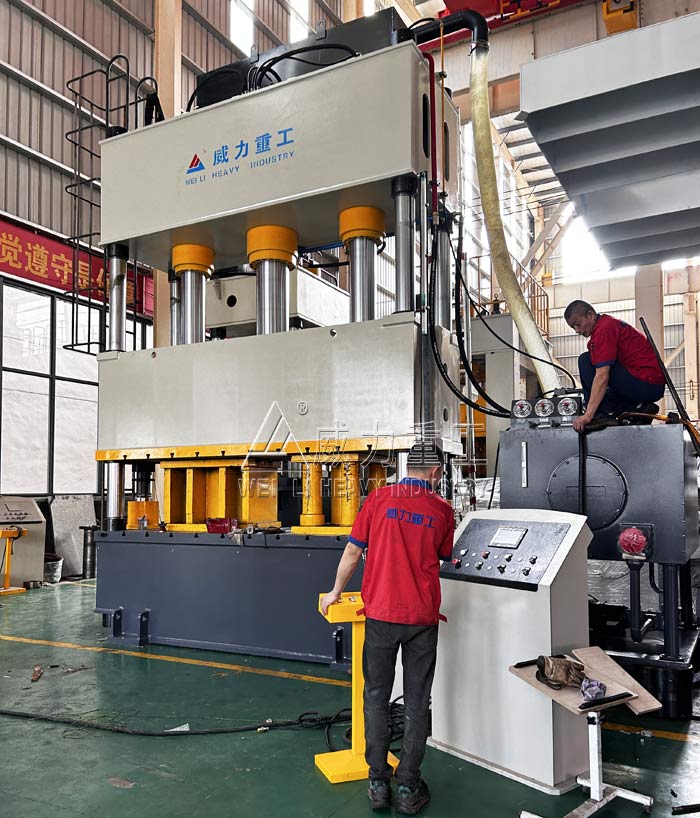

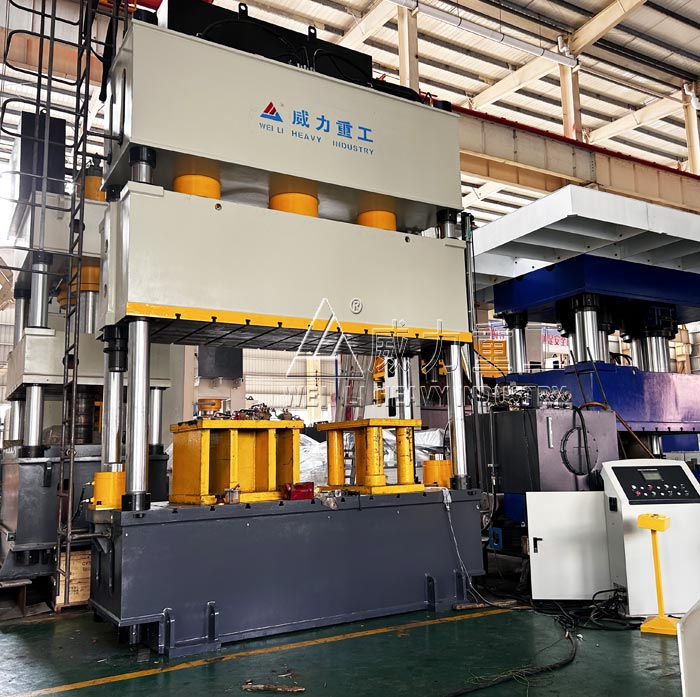

这款500吨伺服液压机是一款三梁四柱三缸结构压力机，是一款YW32-500吨四柱三梁式液压机，适用于机适用于可塑材料的拉伸压制工艺，成型，锌、铝压铸体切边，浇口切边，以及非金属材料的压制成型。设备工作台面3000x1200mm，设置成横置三缸结构，工作台面大，受力均匀。配伺服控制系统，各油缸同步精度高。还可用于较大工件玻璃钢复合材料制品的模压成型，大型汽车覆盖件的冲压、模压、拉伸成型等。
500吨伺服液压机配备了伺服液压系统，节能、噪音小、发热少的重要特点。压力、速度可编程控制，满足各种工艺需要，还可以实现远程自动控制。该设备压力、速度、位置为全闭环数字控制，自动化程度高，精度好。应用伺服电机驱动主传动油泵，减少控制阀回路，对液压机滑块进行控制的一种节能高效液压机。适用于冲压、模锻、压装、校直等工艺。
500吨三梁三缸四柱油压机的技术参数：（仅供参考）
技术参数名称 单位 YW32-500T（3 缸）
公称压力 KN 5000
工作压力 Mpa 25
工作台尺寸
左右边沿 mm 约 3720
前后边沿 mm 1200
左右柱内 mm 3000
开口高度 mm 1500
滑块行程 mm 1200
伺服电机功率 KW 42
缓冲缸 KN 1250KNX2 个
500吨伺服液压机工艺动作：
压机工作方式：定压和定程。
1、500吨伺服液压机设调整、双手动单次循环操作方式。用转换开关转换。
1.1、调整：按压相应按钮产生相应动作，手松动作停。
1.2、双手动单次循环：按压双手下行按钮，500吨伺服液压机-500吨三梁三缸四柱油压机连续完成快降－慢降－加压（到设定压力或设定位置）－慢速回程－快速回程—停止，完成一个单次循环过程
设备安全保护措施：
1、静止及急停按钮：发生异常时按“静止”按钮，500吨伺服液压机-500吨三梁三缸四柱油压机工作全部停止，按“急停”
按钮，包括电机均停止运行。
2、双手操作按钮：双手下行同步时限 0.5～1S。
3、超载保护：液压系统中设有液压安全阀，确保压机不会超载工作而损坏500吨伺服液压机。
500吨伺服液压机的性能特点：
1、自动化程度高。自动化提供了良好的加工条件。
2、500吨伺服液压机-500吨三梁三缸四柱油压机成品率高。压出的工件密度达标，工件精度高，质量可靠，成品率高。
3、数控PLC全自动控制系统，科技含量极高，工人劳动强度低，从而大大提高了工件的产量和质量。
4、施力平稳，压力大，自动化程度高。
5、集机、电、液于一体，开机自动循环运行工作。
6、500吨伺服液压机-500吨三梁三缸四柱油压机具有操作维护方便，结构合理，外形美观。
7、配有伺服数控系统，具有噪音低、能耗低的特征，伺服电机和电控线路集成在动力柜中，独立性强，易检修和维护。
8、500吨伺服液压机-500吨三梁三缸四柱油压机设计周全，双手操作，设有紧急按钮（光电保护装置需另加装）及上下寸动调模按钮；
9、工作台面配有落料槽及吹气装置，提高生产效率；
10、压力、行程、速度、保压时间、闭合高度均可按需求调整，方便操作；
11、工作台下方装有脚轮和脚杯，可轻便移动，省力 ；
12、500吨伺服液压机-500吨三梁三缸四柱油压机的压力、速度、位置为全闭环数字控制，自动化程度高，精度好。
13、伺服电机和电控线路集成在动力柜中，独立性强，易检修和维护。
14、500吨伺服液压机-500吨三梁三缸四柱油压机压力、速度、位置为全闭环数字控制，自动化程度高，精度好。
500吨伺服液压机的组成结构：
1、主机：机身、油缸和工作台面
（1）500吨液压机机身采用三梁四柱式结构：由上、下横梁、滑块、工作台、立柱等部件组成。上、下横梁、滑块和工作台采用优质钢焊接，具有较高强度，立柱为优质45#钢，表面中频淬火并镀铬处理。

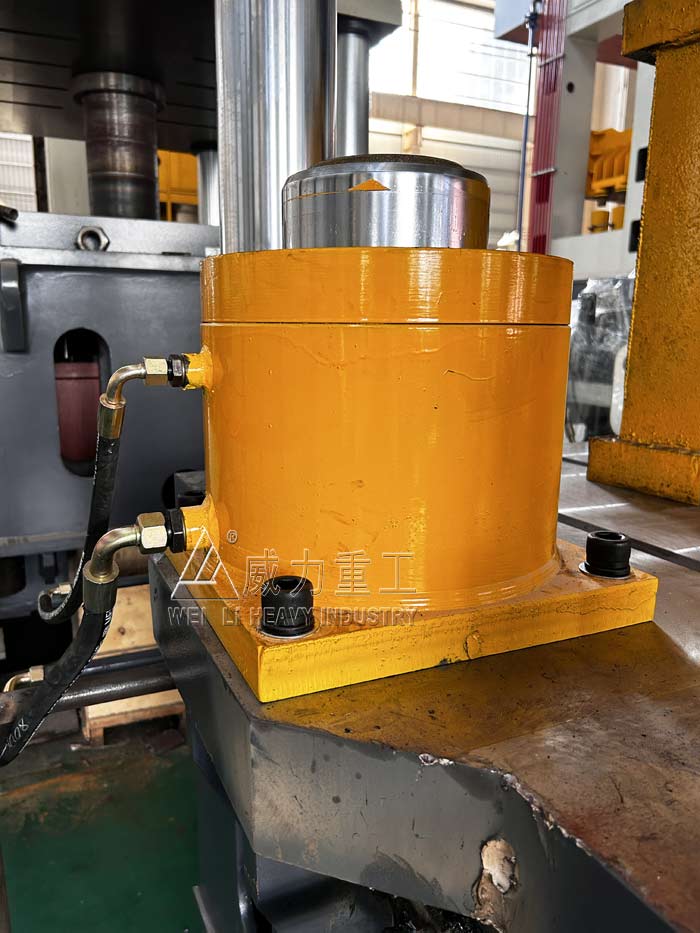

（2）油缸由采用活塞缸，缸体为优质45号钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
（3）工作台与滑块上均有T形槽，便于用户模具安装。
2、液压系统由液压泵、液压阀、电机、油箱、油箱、冷却器、过滤器、管路等组成：
（1）液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
（3）油箱由钢板焊接，采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
3、电气控制系统由电控柜、控制信号、控制面板和PLC可编程控制器组成
（1）独立的电控柜，内装空气开关、继电器等电器控制系统。
（2）各种报警信号，限位开关与压机动作实现程序联锁。
（3）设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
（4）500吨伺服液压机-500吨三梁三缸四柱油压机可选PLC可编程控制器，通过调整程序来调整个动作的先后顺序、保压时间等。
设备操作步骤：
1、500吨伺服液压机-500吨三梁三缸四柱油压机使用46号抗磨液压油约50升。外接三相四线AC380V电源，禁止在没有接地线的情况下使用本机.
2、打开电源开关，电源指示灯亮
3、确认马达的运转方向：
4、500吨伺服液压机-500吨三梁三缸四柱油压机为手动/自动两种操作方式：
a、手动：打开电源开关，把选择开关扳到手动位置，按手动下压按钮油缸快速下行，放手后油缸停止，实现点动操作，此操作方式可以对产品进行试压。
B、自动：打开电源开关，把选择开关扳到自动位置,双手同时按启动按钮，油缸带动活动工作板快速下行，下压碰行程开关，油缸带动活动工作板回升上去，油缸停止，一周动作完成。
