产品详情

400吨四柱液压机也称为400吨四柱油压机、400吨四柱压力机，根据功能用途不同，机身结构多样，有四梁四柱、三梁四柱、二梁四柱等多种。文中介绍的是一款400吨三梁四柱液压机专门用于拉伸不锈钢风机外壳，除此以外，还可用于属薄板零件的拉伸成型、翻遍、弯曲和冲压等工艺，也可用于一般的压制工艺，可根据用户需要增加冲裁缓冲、打料、移动工作台等装置。也可以从事校正、压装、塑料制品及粉末制品的压制成型作业。是一款常用的多功能型液压机。

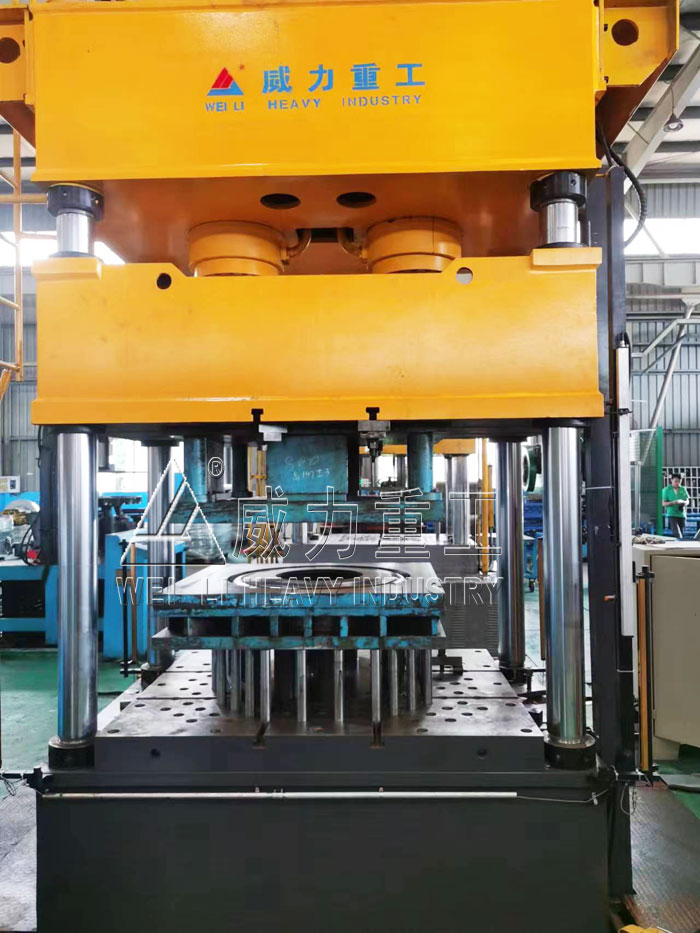

400吨四柱液压机用于拉伸不锈钢风机外壳

400吨四柱液压机(拉伸不锈钢风机外壳)主要用户拉伸风机外壳成型，液压机工作台上装有多顶杆，也叫液压垫，上面装上模具，根据产品大小布置顶杆形状，一次拉伸成型。还可用于薄板金属的拉伸，四柱结构，经济适用，单独的下顶缸换成了多点顶出的液压垫，具有自动脱模顶出功能，多点顶出，均匀受力，保护成品，生产快捷，方便操作。

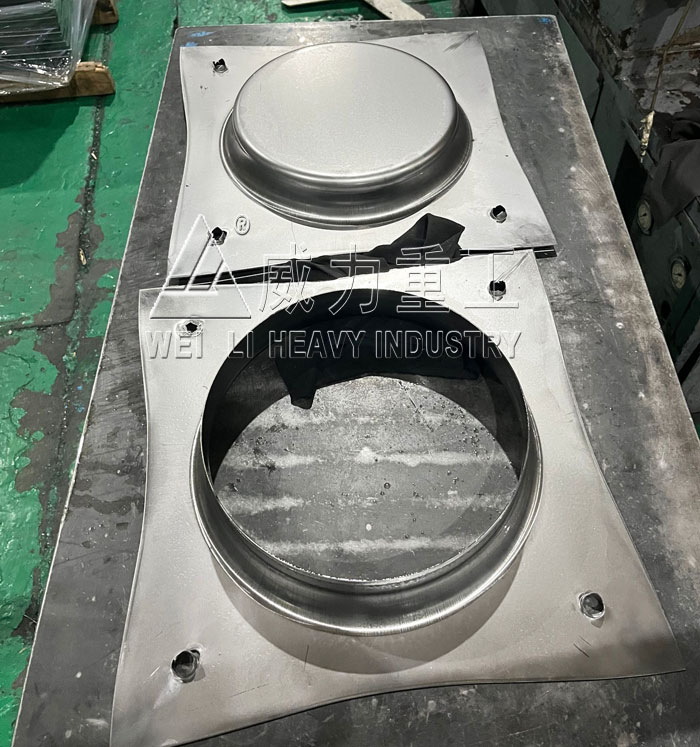

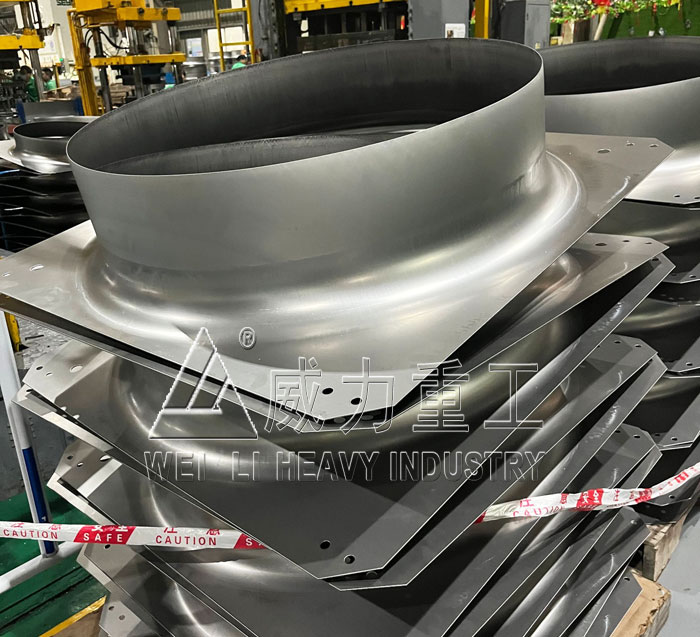

拉伸成型不锈钢风机外壳

设备性能特点：

400吨四柱液压机(拉伸不锈钢风机外壳)的结构简单、经济、实用；精度高、抗偏载能力强。液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。采用PLC控制的电气系统结构紧凑，工作灵敏、可靠，柔性好，具有调整、双手单次循环、（带送料装置的）连续工作三种操作方式。 400吨四柱液压机(拉伸不锈钢风机外壳)通过操作面板选择，不仅可实现定程、定压两种成形工艺，而且可实现有垫、无垫、顶出三种工艺适用于油烟机罩壳，汽车覆盖件，水槽等不锈钢产品拉伸成型。配置红外保护屏、冷却器、冲裁缓冲缸、液压垫、打料缸。

400吨四柱液压机(拉伸不锈钢风机外壳)结构组成：

1、400吨四柱液压机(拉伸不锈钢风机外壳)主机为三梁四柱结构，由机身、油缸、行程限位装置、模具等组成;

1.1、机身是由上、下梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动;上、下梁、滑块采用整体45号铸钢铸造而成，具有良好的稳定性和刚性;立柱采用45号圆钢，表面镀硬铬，确保永远不会生锈;

1.2、主油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨;

1.3、模具采用45号钢，经特殊工艺加工而成，为保持精确度，进行线切割处理，可实现长期使用不变形不断裂，模具根据客户要求定做;

2、液压系统：由电机、液压泵、液压阀、油箱、过滤器、冷却器、油管等组成，液压阀为大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构，底部备有放油和排污的螺塞;插入式液压专用电机，降低车间噪音。

3、电器系统：400吨四柱液压机(拉伸不锈钢风机外壳)有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。

4、操作系统：400吨四柱液压机(拉伸不锈钢风机外壳)采用PLC编程控制系统，实现自动和半自动两种操作方式自由切换，可根据工作环境进行调整，可满足不同生产工艺要求。

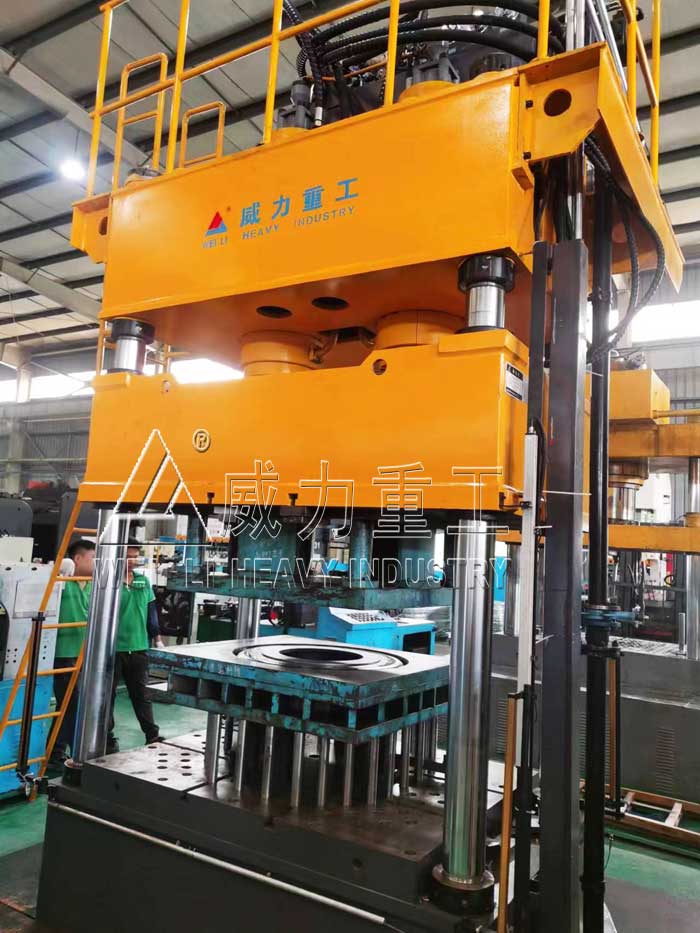

400吨不锈钢风机外壳拉伸机

液压垫参与单次循环工艺流程：

拉伸动作：工作初始液压垫在其上限位。按压400吨四柱液压机(拉伸不锈钢风机外壳)滑块下行双手按钮，滑块快下→滑块慢下→压制 (液压垫随动下行并提供压边力)→ 压制力达到→滑块保压计时 →计时时间到→滑块卸压→滑块回程上限位停止→液压垫顶出至上限位。从而完成单次循环。液压垫工作方式选择有：或作拉伸垫、或作顶出器、或不工作三种。

准备工作：

1、准备和熟悉技术数据

400吨四柱液压机(拉伸不锈钢风机外壳)液压系统原理图、电气原理图、管路布置图、液压元件、管路清单，这些数据应准备好，以便工程技术人员熟悉和研究具体内容和技术；

2、准备设备元件：

根据液压系统原理图和液压元件清单，检查液压元件的数量，以确认所有液压元件的质量，特别是应严格检查压力表的质量，如果发现缺少，应立即向厂家咨询，并立刻选购;

3、检验设备零部件：

液压元件在运输过程中容易受到污染和锈蚀，安装前应先检查，并对其进行清理或修补;

4、根据安装图纸，对安装地面做好硬化处理，并做好水平，以保证400吨四柱液压机(拉伸不锈钢风机外壳)放置平稳。

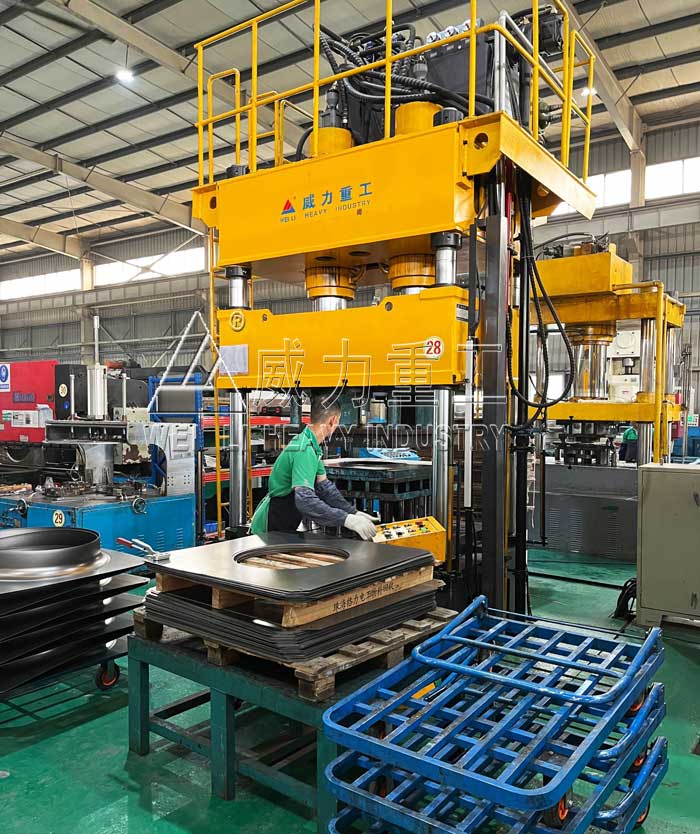

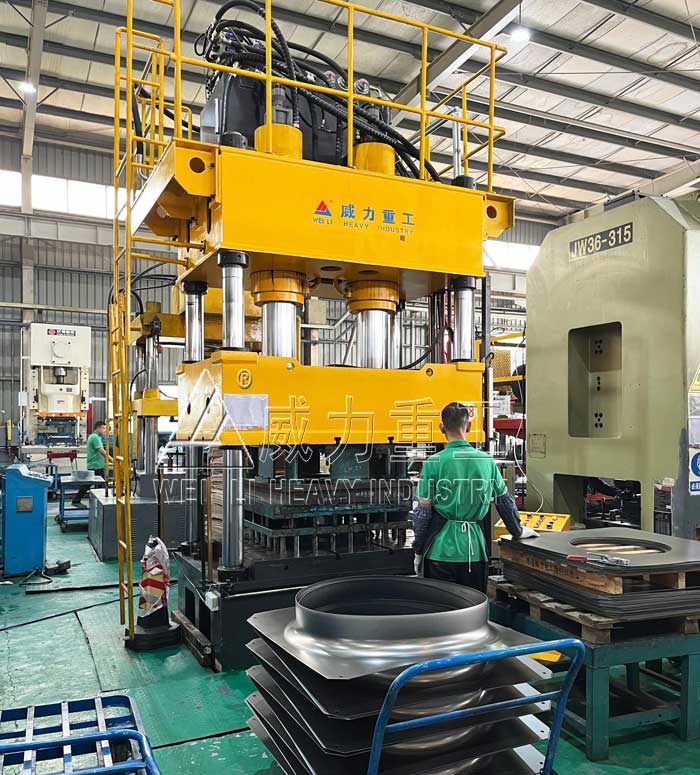

400吨不锈钢风机外壳拉伸液压机

安装工作：

1、根据安装图纸，将400吨四柱液压机(拉伸不锈钢风机外壳)调运到相应位置，并用螺栓进行紧固;

2、根据图纸，连接液压管路和控制线路;

3、设备连接好后，要根据要求加注液压油，液压油不可过多也不可过少;
