波纹板冷压成型1600吨多缸四柱液压机厂家

作者：四柱液压机人气：发表时间：2021-10-30

波纹板多指金属波纹板，其纵向宽度为690mm，要求用厚4mm的钢板压制成形，不允许有裂纹，这是客户定做我公司波纹板液压机的时提出的要求。根据客户的工艺要求，液压机工程师的核算，设计了一款1600吨液压机，采用多缸，三梁四柱式结构，应用板宽，所以也称为1600吨多缸四柱液压机。波纹板成型选在压力机上用专门的模具压制而成。波纹板质量好、效率高，波纹板冷压成型1600吨多缸四柱液压机设备简单、投资小、设备成本低，但是生产效率很低，波纹板精度高，需要人工多。

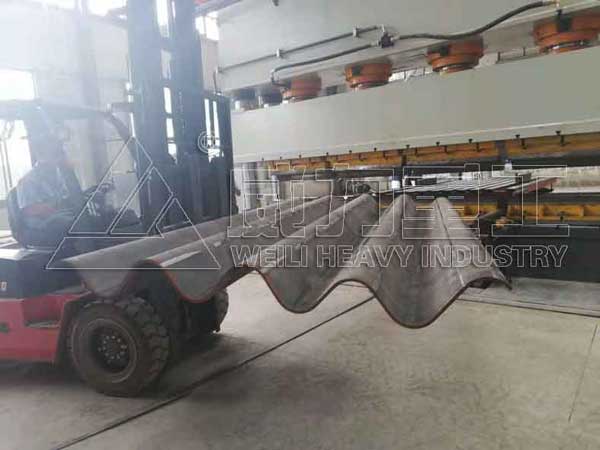

波纹板冷压成型1600吨多缸四柱液压机

冷压波纹板成型液压机有多种结构供客户选择，除了这1600吨多缸四柱液压机外，还可设计成框架式波纹板成型液压机，多机联动液压机等。采用比例阀、比例伺服阀或比例泵控制，动作灵敏可靠，控制精度高。联动液压机可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。工作压力、行程可在规定范围内按工艺要求调节，操作简便。联动液压机采用按扭集中控制，具有调整、手动及半自动三种操作方式。

1600吨波纹板成型液压机厂家设计特点：

1、用于冷压金属波纹板拉伸工艺，也可以从事其他金属薄板压制成型以及校正等工艺。

2、波纹板冷压成型1600吨多缸四柱液压机具有独立的动力机构和电气系统，采用PCL技术、闭环同步控制系统按钮集中控制，可实现点动、手动、半自动三种操作方式，并根据用户长度产品的工艺要求采取不同的程序控制，降低功耗。本机器的工作压力、压制速度、行程范围均可根据工艺要求进行调整。

3、波纹板冷压成型1600吨多缸四柱液压机采用三梁四柱多缸结构形式，三梁采用焊接进行时效处理，机器具有足够的刚度和强度，操作空间宽敞，便于四面观察和安装调整模具，整体结构简单，外形美观。

4、液压系统采用集成插装系统和比例控制阀相结合，可实现流量大、同步精度高抗偏载能力大的要求，且结构简单、紧凑，动作灵敏可靠，便于故障的诊断和排除。

5、动力系统上置，减少机器的占地面积。上梁四周设有安全护栏，并备用爬梯，便于安装及维修。

6、波纹板冷压成型1600吨多缸四柱液压机的工作压力，压制速度，行程范围均可根据工艺要求进行调整。运用旋转编码器实现滑块行程的自动反馈控制，不仅能够确保滑块运行的一致性，而且还带有液压锁紧装置。

7、波纹板冷压成型1600吨多缸四柱液压机成形过程中偏载较大，采用了滑块平衡系统，保证压制过程中的平行度。由多个液压垫组成，采用了液压垫自动同步技术，保证在纵梁成形和顶料的过程中各个液压垫的动作同步。采用变频控制技术，实现上下料速度的无极控制，并通过以太网连接技术及PLC控制技术，上下料的位置速度及生产节拍的合理匹配，提高了生产效率。

可选附件或功能：

●冲裁缓冲装置●模具提升装置●模具快速夹紧机构●上、下料辅助装置●触摸式工业显示屏●液压垫●打料装置●换模小车

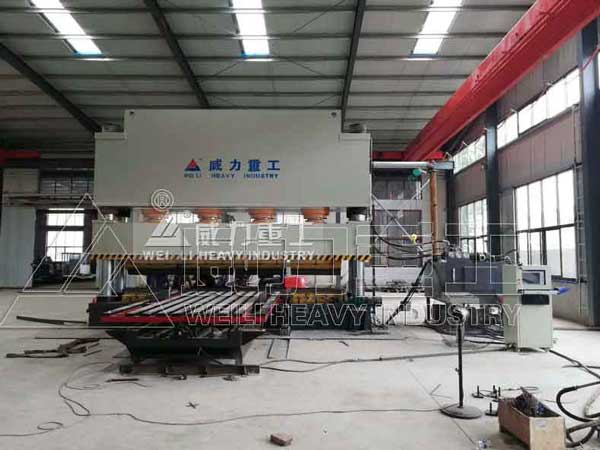

1600吨波纹板成型液压机

波纹板冷压成型1600吨多缸四柱液压机的组成：

1、机身

波纹板冷压成型1600吨多缸四柱液压机主机机身采用框架式结构：它由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。

2、主缸

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘。

波纹板冷压成型1600吨多缸四柱液压机的油缸采用锻造经处理后加工，延长机器的使用寿命。

3、液压站

液压泵由油箱、轴向柱塞泵、电动机。二通插装阀、滤油器、空气滤清器组成。

油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气。打开上盖，可进行加油，拆开盖板可清洗油箱。

工作方式：

1、点动：按相应按钮即产生相应动作，松开则动作停止

2、手动：按相应按钮则产生相应动作直至极限位置

3、半自动：(1)定压控制：波纹板冷压成型1600吨多缸四柱液压机滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)

(2)定程控制：波纹板冷压成型1600吨多缸四柱液压机滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)

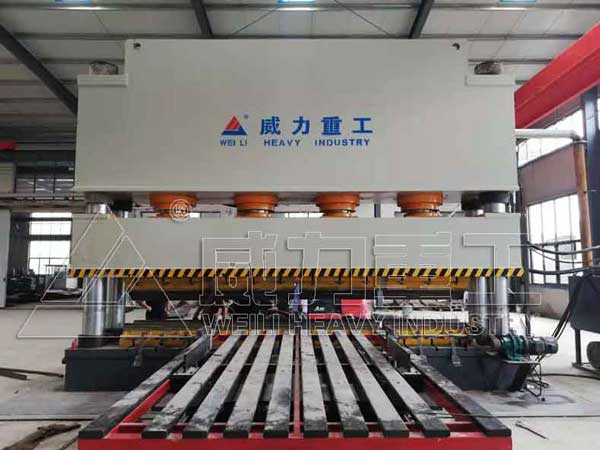

多缸1600吨四柱液压机

波纹板冷压成型1600吨多缸四柱液压机厂家山东威力重工在金属板材冲压成型液压机的设计制造上经验丰富，设计生产有4000吨汽车纵梁液压机、2800吨桥梁波形钢腹板液压机、汽车覆盖件液压机、不锈钢水箱俺液压机、集装箱板冲压液压机、不锈钢水槽拉伸液压机、各种汽车配件冷压成型液压机等，机器吨位100吨-5000吨均可按需设计定做。波纹板冷压成型1600吨多缸四柱液压机厂家山东威力重工公司现有职工100余人，其中工程技术人员30余人，高级技工毕业的装配员工100余人，确保了职工队伍的基本素质和技术装备水平。公司拥有大中型机械装备80多台套，价值960余万元。产品主要销往国内东北、华东、华南、西北等十几个省市和地区，公司奉行“质量为先，诚信至上“的宗旨，与客户间形成了稳定的销售渠道。公司设计制造经验丰富，有四柱液压机、框架式液压机、龙门液压机、单臂液压机、卧式液压机等，公司可根据客户的工艺需求量身设计定做。采购定做高质量波纹板冷压成型1600吨多缸四柱液压机设备，联系公司张经理：18306370898（可加微信）
