200吨钢背通用型快速液压机主要适用于汽车配件行业刹车片钢背冲压及整形工序。使用范围比较广泛，其压力、行程、速度、保压时间、和高度均可按需求调整，方面操作。200吨钢背通用型快速液压机组成结构部件很多，液压油箱、液压泵是液压机组成系统中的主要部件之一，具有储油、散热、分离油中所含空气及消除泡沫等多种任务。所以在设计生产200吨钢背通用型快速液压机时，要注意邮箱的容量外，还需要满足哪些设计需求？一起了解下。

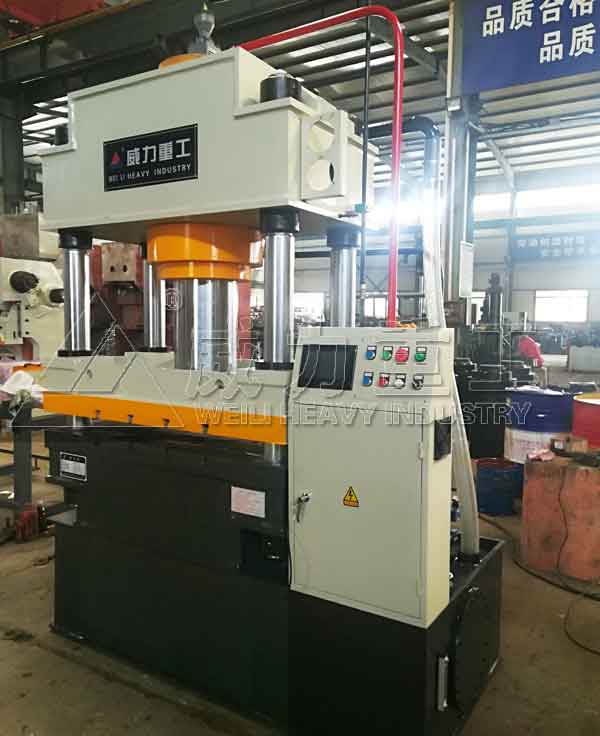

钢背快速冲压成型液压机

1、油箱必须有足够大的容积，一方面要尽可能满足散热要求，另一方面液压系统停止工作时，应能容纳液压系统中的所有液压油，同时在工作时保持适当的液位；

2、油箱在设计时要考虑液压泵、液压阀块及电机的安装固定位置，还要考虑电机振动是否影响到液压系统的工作等。

3、考虑油箱油位，当200吨钢背通用型快速液压机系统全部液压油缸伸出后，油箱油面不得低于低油位，当油缸回缩以后油面不得高于高油位。另外还要考虑油箱结构，传统油箱内的隔板并不能起沉淀脏物的作用，所以经过了一番改进。

4、为了保持机油清洁，油箱应该有一个密封盖，盖上带有空气滤清器，注油和通风通常由空气过滤器完成，为了便于排油和清洗，油箱底部应具有一定的坡度，低处应设置排油阀，对于不易打开的油箱，应设置清洗孔，以便于清洗油箱内部；

5、油箱底部距地面应大于150 mm，便于装卸、排油和散热，吊耳应安装在罐的适当位置，便于吊装，并设置液位计监测液位；

6、吸入管和回流管之间的距离应尽可能远，吸入管和回流管之间应设置分离器，以增加液体循环方式，以提高散热、空气分离和杂质沉淀的效果，分离器高度为液位高度的2/3-3/4；

7、200吨钢背通用型快速液压机沿油箱纵轴线安装一个垂直隔板，此隔板一端和油箱端板之间留有空位，使隔板两边空间连通。这样一来，液压泵的进出油口布置在不连通的一端隔板两侧，使进油和回油之间的间隔较远，可以起到更好的散热作用。

8、200吨钢背通用型快速液压机来说，液压泵和液压油箱也是配套的，压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的；而自吸油型液压泵由于其自身的吸油能力很强，无需外力供油。

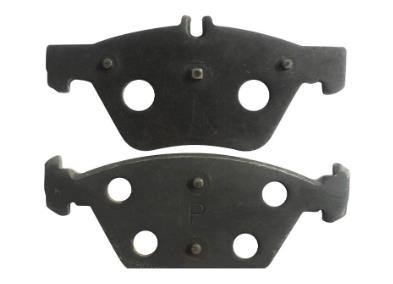

冲压成型钢背产品

以上几点是山东威力重工分析整理的有关200吨钢背通用型快速液压机油箱设计的要求与注意事项，对于机器本身的设计工艺要求要比现在还多，足以说明公司设计生产机器设备的严谨性，设备质量更能有保障。采购200吨钢背通用型快速液压机设备，咨询张经理18306370898（可加微信）
