1500吨石墨坩埚成型液压机滑块不能回程怎么办？
作者：四柱液压机人气：
发表时间：2021-08-21
山东威力重工机床有限公司近期设计生产了一台1500吨石墨坩埚液压机设备，配合模具，一次压制成型，是石墨粉末成型机应用的一种。这款1500吨石墨坩埚成型液压机由上机体和下机体两部分组成，上机体包括丝杠导轨，上液压缸，U型架，上压头，模具内模，下机体包括下液压缸，下压头，模具外模，模具内模和模具外模分别固定安装于上机体和下机体上，上机体可以通过丝杠导轨结构上升下降，压制过程中上机体降到低位后固定不动，使模具内模伸进模具外模且模具内模和模具外模相对位置保持不动，上压头完成工件上部压制，下压头完成工件下部压制。机身结构为三梁四柱式、由上横梁、滑块、工作台、立柱等组成，上横梁，工作台通过立柱和螺母构成，机身刚性和精度保持性好。滑块沿立柱做上下运动，立柱导套材料采用复合材料，以提高许用面压力，减小摩擦力，立柱材料采用直径为440mm的45#钢件，经表面淬火并镀硬铬处理，提高耐磨与耐用度。上横梁、滑块、工作台三大梁均采用时效震动仪消除内应力。在日常的生产使用中，1500吨石墨坩埚成型液压机的滑块装置往下之后没办法进行回程的原因具体如下：
一、1500吨石墨坩埚成型液压机的主缸压力比较高，当卸掉之后也会失去，反而不能够进行回程，这其中的原因主要有三种类型：
1、1500吨石墨坩埚成型液压机电磁换向阀发生故障，发现由于控制油没有打开充液阀的控制活塞，那么主缸高压装置卸下来之后也会丢掉。
（1）电磁铁没有进行运作，检查是不是有电。
（2）液压机电磁阀的阀芯又或者铁芯，没法转向，进行运作。
2、主压力阀阻隔上导致没办法回程。
（1）插装压力阀插件主阀芯阻尼孔存在异常物体堵住出现问题，导致回程装置没办法正常运作，进行检验。
（2）插装压强阀芯以及阀套咬合，回程上没有液压系统压强，检查研制。
（3）插装液压机压力阀里的推动的弹簧装置出现断裂，回程营造不起液压系统的压强，检验是不是出现异常情况。
二、1500吨石墨坩埚成型液压机的主缸活塞头密封圈破损变成上下腔油液的窜动，导致没法变换行程，需要调整密封圈装置。
三、1500吨石墨坩埚成型液压机的主缸压强虽然较大，但是卸载出现问题，液压系统回程压强出现异常情况，也就是电磁溢流阀运作没有问题，而滑块装置没法回程。

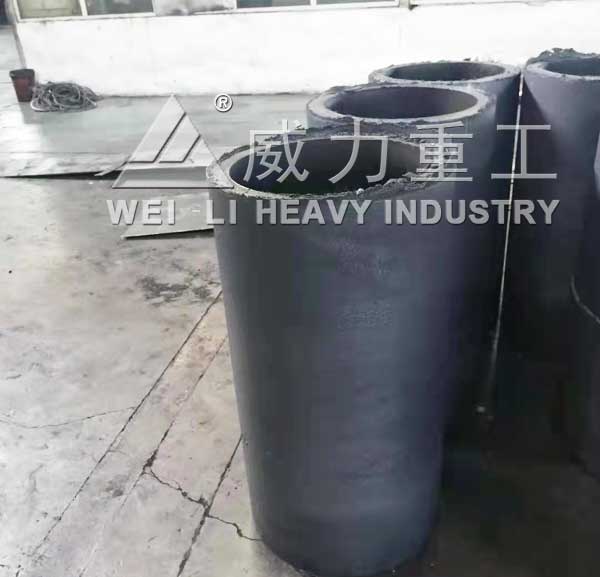

压制成型石墨坩埚产品

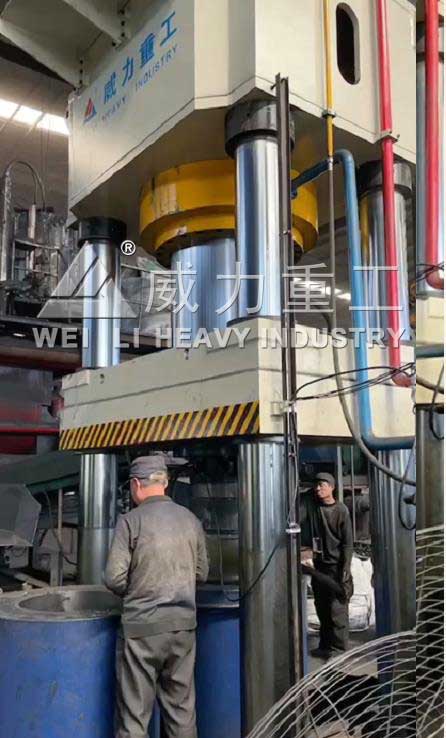

1500吨石墨坩埚成型液压机使用现场
压制成型石墨坩埚产品
1500吨石墨坩埚成型液压机滑块可完成的工艺动作有：滑块快速下行——慢速加压——保压延时——快速返回——原位停止等。具体个工作情况如下：
(1) 、快速下行：电磁铁 1YA 通电，1500吨石墨坩埚成型液压机先导阀和上缸换向阀左位接入系统，液压单向阀被打开： 上滑块在自重作用下迅速下降：由于液压泵的流量较小，这时液压机顶部储油箱中的油液经液控单向阀也流入上液压缸上腔内。
(2) 、慢速加压：1500吨石墨坩埚成型液压机上滑块接触工件时开始，此时上液压缸上腔压力升高，液控单向阀自动关闭，变量泵供油，实现慢速加压，油液流动情况与快速下行时相同。
(3) 、保压延时：当上1500吨石墨坩埚成型液压机液压缸上腔油压达到调 定值时，压力继电器动作，一方面使电磁铁 1YA 断电，另一方面使时间继电器动作，实现保压延时：保压时除了液压泵在较低压力下卸荷外，系统中没有油液流动。
(4) 、快速返回。1500吨石墨坩埚成型液压机保压结束，时间继电器动作 ，电磁铁2YA 通电，先导阀右位接入系统，释压阀使上缸换向阀也从右位接入系统，此时快速返回开始。这时，液控单向阀被打开。当储油箱内液面超过预定位置时，多余油液由溢流管流回主油箱。

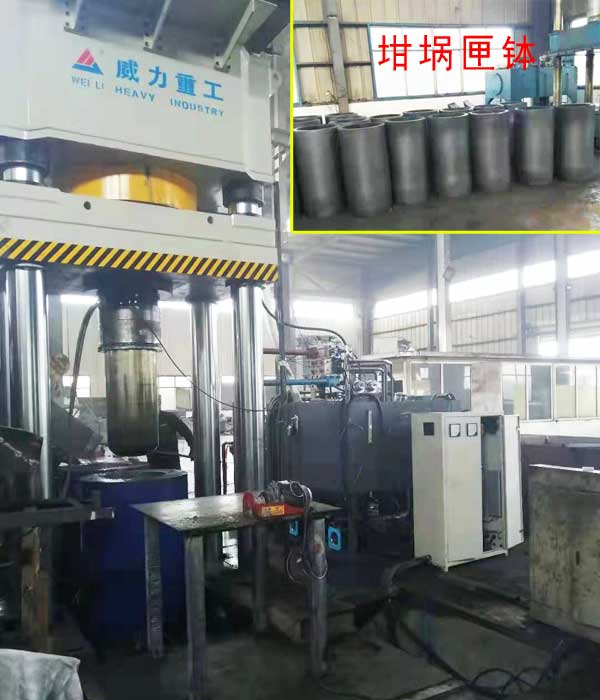

1500吨石墨坩埚成型液压机使用现场
(5) 、原位停止。当1500吨石墨坩埚成型液压机上滑块上升至挡块撞着行程开关时，电磁铁 2YA 断电，先导阀和上缸换 向阀都处于中位时，原位停止阶段开始。这时上滑块停止不动， 液压泵在低压力下卸荷，系统中的油液流动情况与保压延时相同。在这里应注意的是释压阀的作用和其工作原理。1500吨四柱液压机释压阀是为了防止保压状态向快速返回状态转变过快，在系统中引起压力冲击并使上滑块动作不平稳而设置的，它的主要功用是使液压缸上腔释压后，压力油才能通入该缸下腔。
