500吨矿用锚杆托盘液压机冲剪压型一机多用

本机为山东威力重工最新推出的一款新型500吨全自动锚杆托盘液压机，可压制锚索盘型号300x300x14mm、300x300x16mm。该设备设计亮点在于500吨液压机滑块下行时，可一次完成对板材的剪切、...

咨询热线：18306370898

产品详情

本机为山东威力重工最新推出的一款新型500吨全自动锚杆托盘液压机，可压制锚索盘型号300x300x14mm、300x300x16mm。该设备设计亮点在于500吨液压机滑块下行时，可一次完成对板材的剪切、冲孔、压型等，一机多用。效率高，平均10秒中出一块，一份中出6块。压制成型的锚索盘，不需要人工取料，直接经滑到掉入地面，操作简单，安全系数高。威力重工可为客户提供锚杆托盘自动化生产线设备，包括剪板机、液压机、送料机、模具等。也曾为多家大型煤矿企业提供自动化生产线技术方案，客户满意度高，回购率高。。采购定做锚杆托盘液压机、自动化生产线设备，了解整套设备价格，咨询公司张经理：18306370898（可加微信）

设计特点：

1、计算机优化结构设计，三梁四柱式结构，简单、经济、实用。

2、油压控制采用插装阀集成系统，动作安全、可靠，使用寿命长，油压冲击小，连接管路与发兰式连接减少了泄漏点。

3、独立的电气控制系统，工作可靠，动作直观，维修方面。

4、500吨矿用锚杆托盘液压机采用按钮集中控制，具有调整、手动和半自动三种操作方式。

5、通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等。

6、滑块的工作压力，空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。

工作方式：

(1)定压控制：滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)

(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)

产品展示：

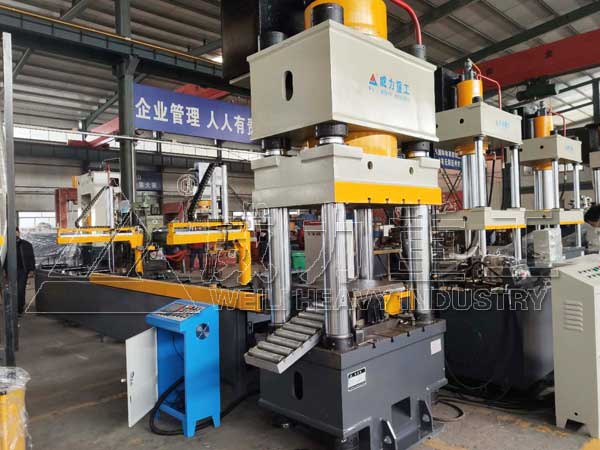

500吨矿用锚杆托盘自动化生产专用液压机

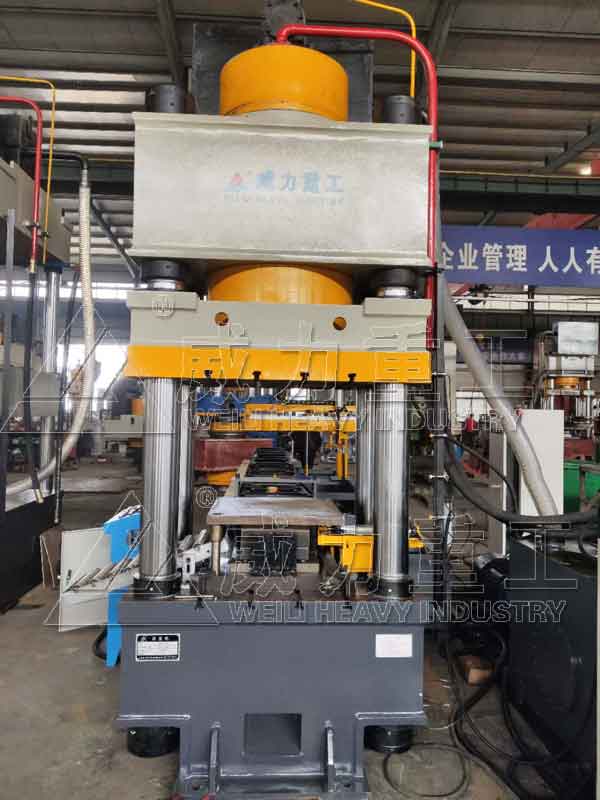

500吨三梁四柱液压机

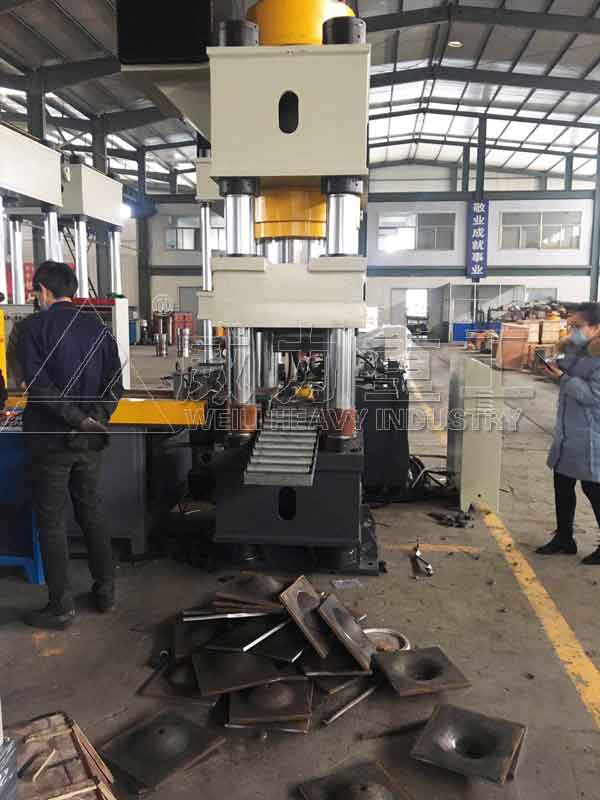

500吨全自动锚杆托盘液压机试机现场

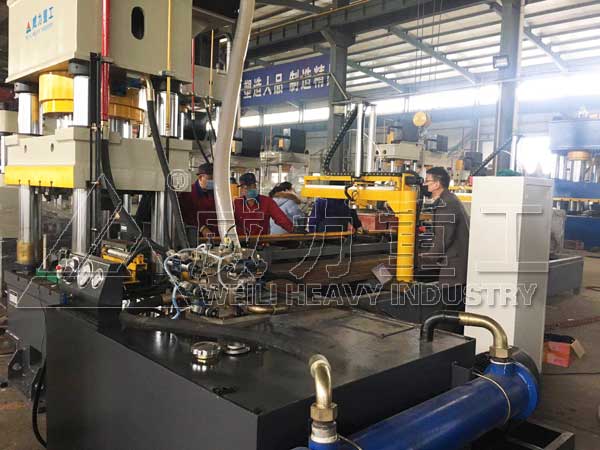

锚杆托盘自动化生产线之送料机调试现场

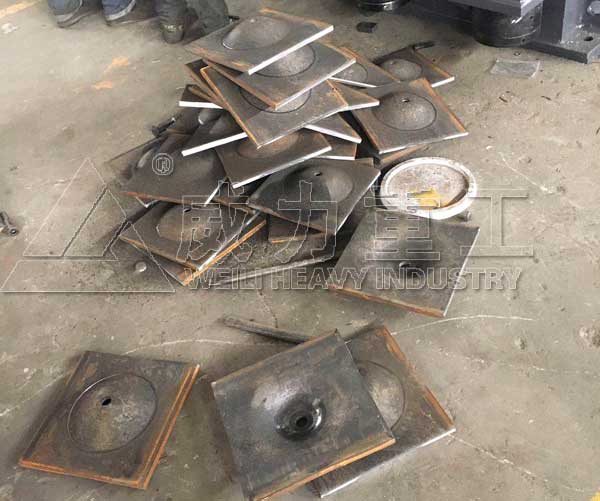

压制成型的锚索托盘产品

技术参数：（仅供参考）500吨三梁四柱式液压机

公称压力：6300kn

液体最大压力：25MPa

滑块行程：12500mm

最大开口高度：1500mm

下行速度：80-100mm/s

压制速度：10-20mm/s

回程速度：60-80mm/s

工作台有效面积：800x800mm

油泵型号;160YCY*2

工作台高度:800mm

电机功率:37.5KW*2

整机重量：29t

锚索托盘自动送机操作规程及要求

锚索托盘生产采用长板伺服自动送料，一次性剪断和压形，相比用剪板机剪成单个再压形，大大提高了生产效率，减轻了员工劳动强度，确保了安全生产。采用自动送料需按以下操作规程和要求：

第一、要根据所生产的产品规格，定制剪断和压形的一体模具，一种模具只能生产一种产品。

第二、原材料越长越能体现自动送料的优势，受运输、机床占地面积等原因，选用六米长较为合适，板料需平直、无毛刺，不可扭曲变形。建议用多头直条火焰切割机生产原材料，原料的长度要基本一致，两端齐头，为的是减少衔接鏠隙（原料附图）。多头直条火焰切割机下料优点变形小，且可以加长。不建议用剪板机生产原原材料，缺点是剪板机剪料长度短，剪出的料会扭曲变形，无法自动送料。

第三、因原料相对较短，客观存在频繁上料的情况，处理好最后一个料头成为关键，每到剩最后一件锚索盘时，将数控送料机调至手动方式，操作移动电子手轮用后面长条料，将最后一件锚索盘推到模具内只进行压形，要注意长板料推最后一块锚索盘进横具后要稍退回刀口。最后一件压制成形后，操作手轮将长料对齐模具刀口，然后启动自动程序，即可连续工作，实现自动。

第四、数控送料机操作简单，可适应不同规格的锚索盘。更换型号时，只需在程序里更改送料长度和每个长板料剪切的个数。

在生产过程中遇有其它问题可电话沟通交流。

采购定做500吨矿用锚杆托盘液压机，及锚杆托盘自动化生产线设备，欢迎咨询威力重工张经理：18306370898（可加微信）
