四柱液压切边机也称为切边液压机、切边压力机、油压去毛刺机，根据工艺，分为冷切边、热切边两种。切边液压机大多数情况下，主要是配合模锻液压机，进行模锻件、锻造件的飞边切除。还可用于各种铝、镁合金压塑制品的毛边冲切及整形，特别在汽车和摩托车配件行业用途广泛。

文中这款630吨液压切边机是山东威力重工为客户量身定做，采用三梁四柱式结构设计，用于冷却高压线绕线圈用，是一款锻造件四柱切边液压机。其工作原理是：借助液压传动，产生动力，积压工件，按规定完成冲压、切边、弯曲、拉伸等工作。630吨液压切边机-锻造件四柱切边液压机采用按钮集中控制，工艺动作采用继电器控制等方式，实现调整、手动和半自动化操作等操作方式，对工件进行有限处理。

630吨液压切边机-锻造件四柱切边液压机的主机部分主意包括液压缸、横梁、立柱及充液装置等。动力机构由高压泵、油箱、电动机、控制系统、压力阀和方向阀等部件组成。一般的液压机可采用手动控制，引入高新技术的，也可用PLC控制系统等等，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。这类液压机具有独立的动力机构和电气系统，并采用按钮集中控制，可实现手动和自动两种操作方式。

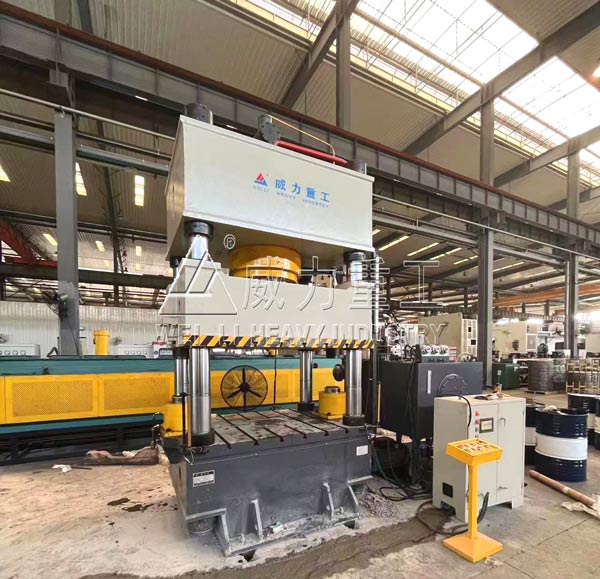

630吨液压切边机

630吨液压切边机比较大的特点就是带有缓冲缸，具体作用是为在液压机冲切或下料时,有效减小设备振动和噪音。并且,可以根据材料厚度来调整缓冲缸位置，当滑块滑到缓冲位置后，缓冲缸开始发挥作用。当缓冲完成或下限位时，则滑块回程完成单次冲切。

630吨液压切边机-锻造件四柱切边液压机的整机主要由一下几部分组成：主机机身、液压泵站、电气控制系统，安全系统及其他辅助部件组成。主机主机主要由：上梁、滑块、工作台、立柱、液压缸等组成：液压泵站系统由：高压油泵，充液阀、调压阀、流量阀、油箱、电动机。电气控制系统由：电气控制柜、电气操纵柜、报警系统等组成。

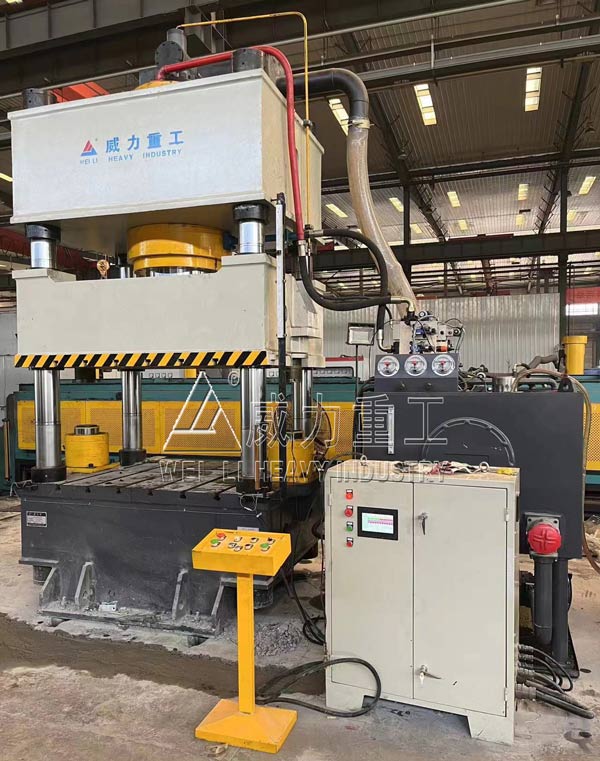

630吨锻造剪切切边液压机

一、主机机身

1）、主机机身采用：630吨液压切边机-锻造件四柱切边液压机采用三梁四柱式结构。机床的机身分为：上横梁、立柱、滑块、工作台面等；均由：45#整体铸钢的结构件组成，其中下横梁、上横梁、滑块通过立柱构成组合一起；滑块的运动通过立柱作为滑块的导向，滑块装有耐磨复合导套。630吨液压切边机-锻造件四柱切边液压机整机的设计全部采用计算机优化设计，机床的强度高、刚度好，外观平整美观、精度好、刚性好。

2）、滑块置于机身中间，其上平面与主缸联接，滑块采用4根立柱作为滑块的导向。滑块和工作台下平面设有t型槽（其尺寸和位置根据用户的工艺要求而定），便于上下安装模具。

3）、630吨液压切边机-锻造件四柱切边液压机立柱和螺母采用优质锻钢，经正火处理后精加工而成，强度好，变形均匀。立柱表面经镀鉻处理，硬度在hrc48~52磨性能良好，抗偏载能力强。

4）、液压缸为活塞式油缸，缸体均采用整体锻钢，以保证材质的均匀性，油缸内孔精加工后滚压，以提高表面硬度，增加耐磨性，滚动后再衍磨，以提高表面粗糙度，以利密封。

二、液压泵站

液压泵站系统由：高压油泵，充液阀、调压阀、流量阀、油箱、电动机。

三、电气控制系统由：电气控制柜、电气操纵柜、报警系统等组成。
