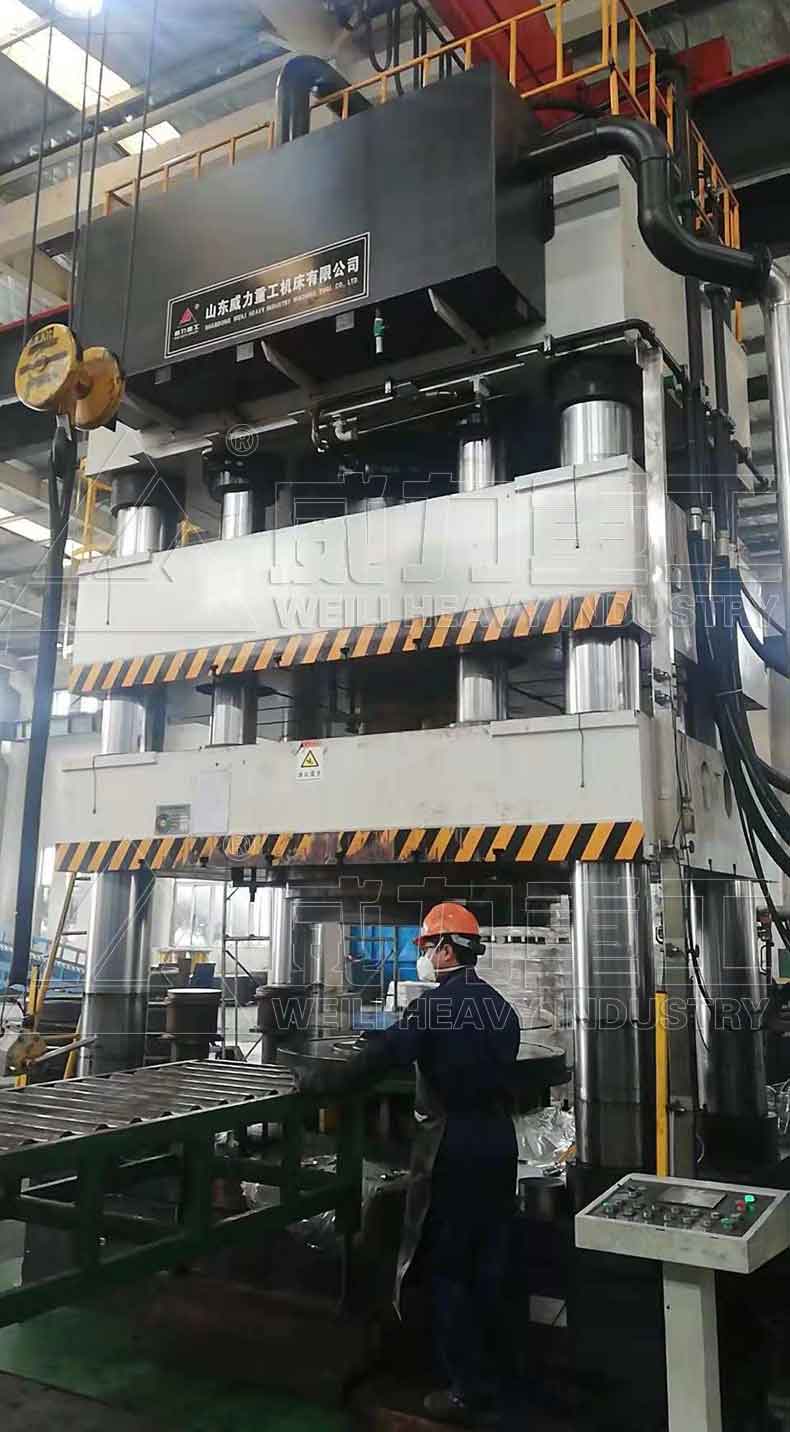

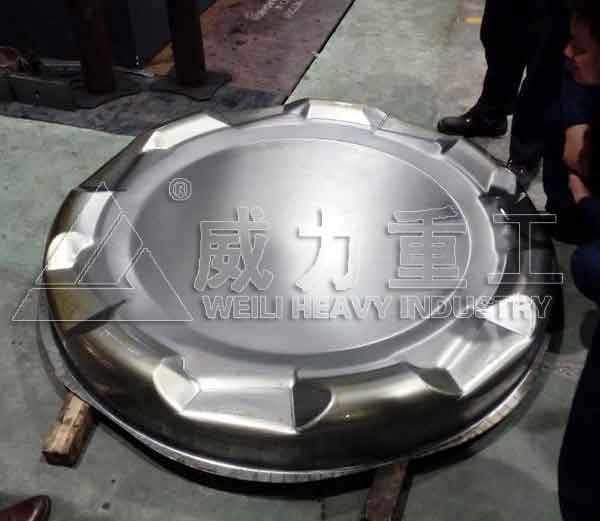

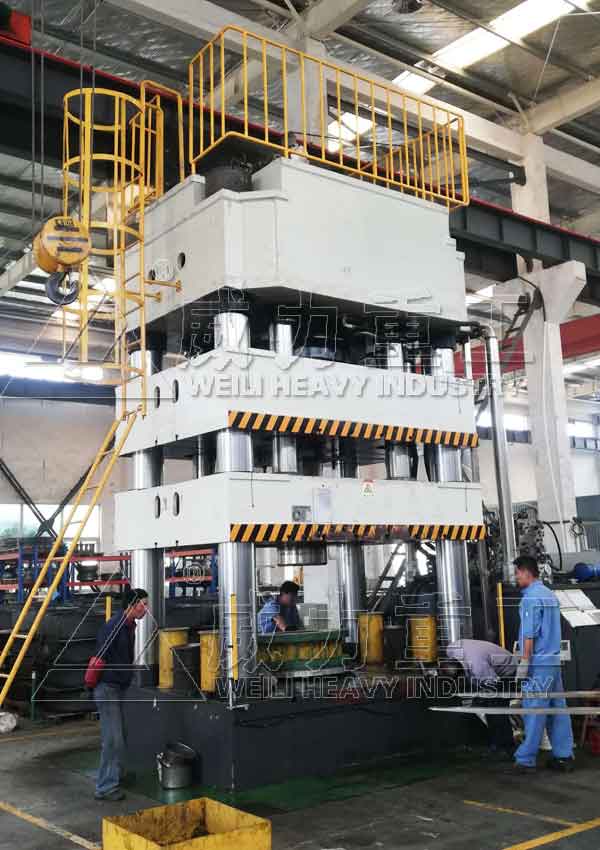

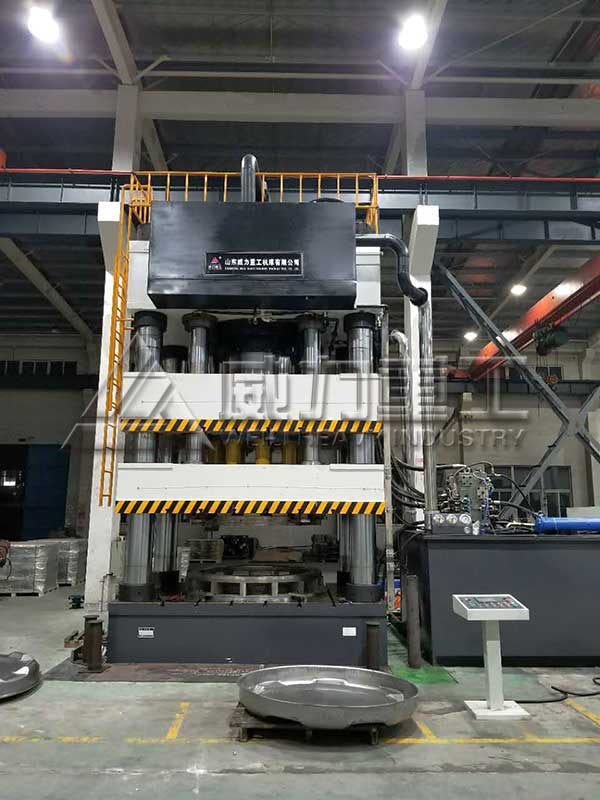

双动薄板拉伸液压机主要用于板材的深拉伸工艺，例如制造各种容器及汽车大型的覆盖件等，此外也可完成弯曲、翻边、及非金属材料成型。双动薄板拉伸液压机设备的机身多采用四梁四柱式结构。机身由上横梁、拉伸滑块、压边滑块、工作台、立柱等组成。本机就是一台3000吨四梁四柱液压机也成3000吨双动薄板拉伸液压机，客户主要用于不锈钢板材的类似封头产品的拉伸成型工艺。客户使用效果非常好，拉伸成型的产品精准度高，效果好。现场反馈回来一些图片，一起看下这台3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机真实样貌。
结构组成：
1、机身：3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机的上横梁、立柱、工作台通过锁紧螺母和调节螺母连接组合成一个刚性框架；滑块作上下运动，以立柱作导向。立柱表面镀有硬铬，以提高耐磨性，确保立柱不会出现拉伤现象。 上横梁：采用钢板焊接式结构，采用高温退火处理消除焊接应力。上横梁其中安装主缸。 拉伸滑块及压边滑块：置于机身中间，为钢板焊接件，采用高温退火处理消除焊接应力。下平面留有T型槽。
2、工作台：采用钢板焊接件，采用高温退火处理消除焊接应力，其上安装有附加工作台与液压垫装置。
3、油缸： 3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机主油布置在上梁内；缸体通过法兰与上横梁固定在一起，活塞杆通过连接法兰与拉伸滑块相连接。缸体材料为优质碳钢，保证材质均匀；所有活塞杆表面均进行镀硬铬处理。 油缸采用进口材料密封元件，确保密封性能可靠, 无泄露，维修方便。
4、护栏：整机均配有安全护栏，保证了今后维修人员的安全。
4、电器系统和液压系统：电气控制系统建议大家采用可编程控制器（PLC）控制，液压系统可采用集中阀块。3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机控制系统设有调整、半自动、连续循环三种工作方式。半自动和连续循环适于单动和双动拉伸两种工艺，在单动工艺中分6300KN和10300KN二种力级。液压控制系统采用了插装阀集成块。其高压泵采用斜轴式变量泵，并设有液压油过滤、加热、冷却系统。电气控制系统采用了可编程序控制器，多种故障报警指示器和非接触式安全保护控制装置的红外光幕控制器。
5、行程限位装置
行程限位装置由导向板和行程开关ME-8108组成。分别分为上限位开关，快速转慢速开关和下限位开关，共三个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后，应将锁紧螺母锁紧。在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在定程成型中，开关由时间继电器控制，起到超压保护作用。
机器性能特点：
1、经计算机优化设计，机身可分为框架式和四柱式。
2、导向采用四角八面导向，导向精度高，抗偏载能力强。
3、3000吨双动薄板拉伸液压机四柱式结构简单，具有经济、实用等特点。
4、新型油缸密封元件，可靠性高、寿命长。
5、选用移动工作台和快速换模装置，方便模具更换。
6、采用进口PLC控制，工作灵敏可靠。
7、3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机特别适用于拉伸成形、翻边、弯曲和冲压工艺。
8、可根据用户需要配备下液压垫、打料装置移动工作台、冲裁缓冲装置、光栅安全装置。
9、通过操作面板选择，可实现定程、定压两种成型工艺，能实现正拉深、反拉深、复合拉深、二次拉深等多种成型工艺。
3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机工作原理：有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后， 拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。
双动薄板拉伸液压机具有四柱和框架式两种形式，可作多缸式和单缸式。该机结构由压边块，拉伸滑块和液压垫三部分组成。适用于复杂零件和偏心载荷零件的拉深成形，如是拉深，弯曲，成型等，能够满足单动、双动等工艺要求。配合液压垫工作，能实现正拉深、反拉深、复合拉深、二次拉深等多种成型工艺。采用闭式组合框架，液压预紧机身结构，保证机身刚度，机身采用四角八面导轨结构，导向精度高，抗偏载能力强，且精度保持性好。双动薄板拉伸液压机组成包括充液箱，拉伸工作缸，液压动力机，拉伸滑块，机架，液压动力机底部安装充液箱，充液箱底部设有拉伸工作缸，拉伸工作缸的底部设有拉伸滑块，拉伸滑块的侧部安装压边滑块，压边滑块的上部与压边工作缸相连接，拉伸工作缸和压边工作缸固定于机架上，机架的下部设有移动工作台。
加油：
1、液压装置的功能，寿命，可靠性，经济性取决于合理使用液压油，3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机推荐使用46#抗磨液压油。
2、加油前，必须检查液压装置的清洁度，特别是邮箱内部和充液箱。必要时须进行清洁（不得使用棉纱）
3、加油所用的器皿和软管应是清洁的，运输和储存液压油的桶盖在打开前必须清除其上的污物，还必须检查油中所含的水分。
4、加油的同时，必须进行严格的过滤，并将油箱和充液箱均加油至油标上限，加油后必须把注油口盖子旋紧防尘。
（注）：每次换油时应清洁油箱。
原则上在清洁不得使用棉纱。
油箱（或充液阀）截止阀必须关闭
吊运安装和试车：
1、3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机分为主机和控制泵站两大部件，单件运输，吊运时应注意重心，本机器上部较底部重一此，因此适合选用吊车来进行装卸，同时在吊车吊钩和机器接触处加衬垫，在试吊确认安全可靠后，方可进行装卸安装。
3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机安装在混凝土基础上，混凝土标号、土质、防水措施和照明等均由用户根据当地具体情况决定。
2、机器的试车
3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机试车前应检查安装是否完善，管路是否正确牢固，严格检查电器接线是否正确，安全保护如：接地，过载是否符合规定。
（1）在电动机引线不接的情况下，先按电机“启动”按钮，再按快速下行按钮，快速上行按钮，快速回程按钮，以检查电磁铁等电器元件之动作是否正确，特别注意行程开关等联锁元件之动作情况应确保准确无误。
（2）将电磁溢流阀调压手轮放松（左旋），启动电机，检查旋转方向是否符合要求，使油泵处于空载运转状态，检查电动机和油泵之工作是否正常。
（3）按压快速下行按钮检查各动作是否正常，以上工作完成后，继续上下动作数次，达到排除管路中空气的作用，并使动梁停止在上限位置。
（4）安装行程开关，并按要求调节上下限位开关和慢行程开关。按照要求，调整好电磁溢流阀压力规定值，并拧紧螺母防松。检查保压性能，保压十分钟允许降压2.5Mpa。
（5）3000吨液压机_3000吨四柱液压机_3000吨双动薄板拉伸液压机在最大工作压力工作时 ，偏心距不大于10mm
