3000吨桥梁波形钢腹板成型液压机_3000T波纹板压机

3000吨桥梁波形钢腹板成型液压机_3000T波纹板压机

    波纹钢腹板组合箱梁桥是一种新型的钢一混凝土组合结构桥梁,箱梁的顶、底板一般为混凝土,而腹板则为波折形状的钢腹板,钢腹板和混凝土顶底板之间有剪力连接键连接,它对于减...
    咨询热线:18306370898
    波纹钢腹板组合箱梁桥是一种新型的钢一混凝土组合结构桥梁,箱梁的顶、底板一般为混凝土,而腹板则为波折形状的钢腹板,钢腹板和混凝土顶底板之间有剪力连接键连接,它对于减轻箱梁自重、降低混凝土的温度和收缩徐变应力以及提高预应力效率等都是十分有效的。在桥梁设计生产中使用波形钢腹板代替传统混凝土,桥梁可减少主梁约30%自重,节约10%左右造价,充分发挥了钢材和波形结构本身的特点,具有节能环保、结构简洁等优点,且抗拉强度大、抗震和耐久性能好,便于后期维修和保养。因而使用前景应用方法,这种大型波形钢腹板压制成型一般选用较大吨位的压机设备。。

    威力重工就接到甘肃客户的订单要求,需要2台3000吨多缸联动液压机压制桥梁波形钢腹板,目前两台设备都已经送达客户的车间,压制成型的波形钢腹板精度高、无毛刺、一次冲压成型。。复合生产工艺标准。客户满意度高。。威力重工专业液压机生产厂家,可以根据用户设计定制多种大压力机生产线设备,四柱式、框架式结构均可设计,采购咨询我们:18306370898(可加微信)

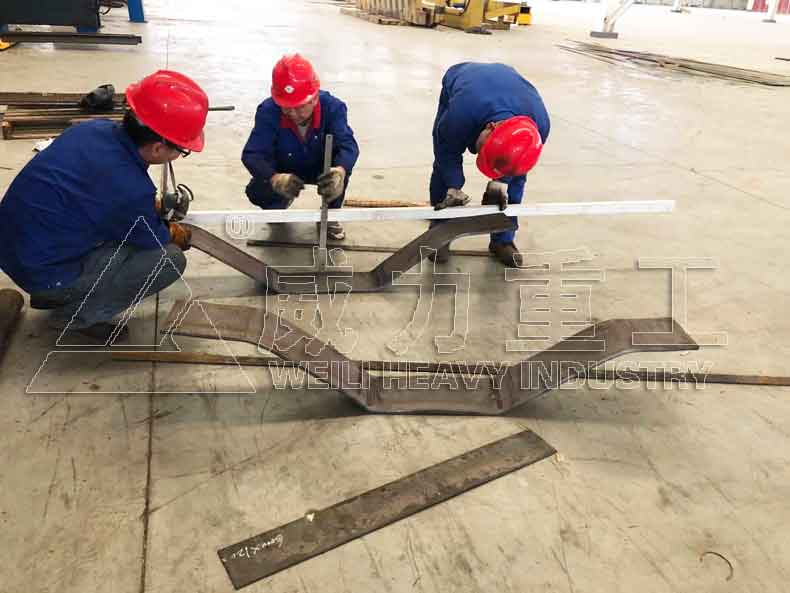

    压制成型的波形干腹板图


    性能特点

    设计特点:
    1、设计采用多台液压机联动或整体式结构。。由多台普通四柱液压机通过联动垫板将活动横梁(液压机滑块)刚性连接在一起,配合各自的供油阀或泵的控制,来保证滑块的同步运行,从而压制出相应的产品。具有压力大,工作台面加工范围大的特点。
    2、具有快速成型、节能、环保等主要特点。
    3、采用四柱导向结构,导向精度高,抗侧向力强,适用于压制精度要求高、不对称产品。
    4、采用锻钢精加工、加厚处理,具有刚性好,抗变形力强特点。
    5、活动工作台由上向下运动,提高了产品加工精度及操作安全。
    6、本机具有快速工进,慢速靠模功能,提高生产效率与模具使用寿命。
    7、液压系统采用比例阀、比例伺服阀或比例泵控制,动作灵敏可靠,控制精度高。
    8、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。
    9、工作压力、行程可在规定范围内按工艺要求调节,操作简便。
    10、采用按扭集中控制,具有调整、手动及半自动三种操作方式。

    产品用途

    主要适用于各种汽车纵梁、大型输电铁塔及类似较长零件的压制成型。想获得3000吨液压机的技术参数,直接与我们电话联系:18306370898(同微信号)

    车间加工生产现场

    设备结构说明:

    1、机身
    机身由上横梁,活动横梁及下横梁用四根立柱连接起来,通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下移动。上横梁,活动横梁、下横梁及液压垫为整体焊接件。
    动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。

    2、行程限位装置
    行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。在定压成型中,下开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,行程开关起到超压保护作用。下缸有下缸上限位开关,下缸下限位开关组成。保证下缸到达设定位置停止。

    3、油缸
    油缸缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。

    4、液压系统
    液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。
    (1)油箱
    油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。
    (2)插装阀
    采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。
    (3)压力表
    本机使用抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。
    (4)压力安全
    插装阀自身带有压力调整系统,压力超过设定值溢流回油。使系统始终保持在设定压力以内,达到超压保护。

    二、电气系统
    1、电气系统由动力系统和控制系统组成。
    动力系统由主令电器及电动机组成。
    2、操作方式
    点动、自动、半自动


    实拍效果

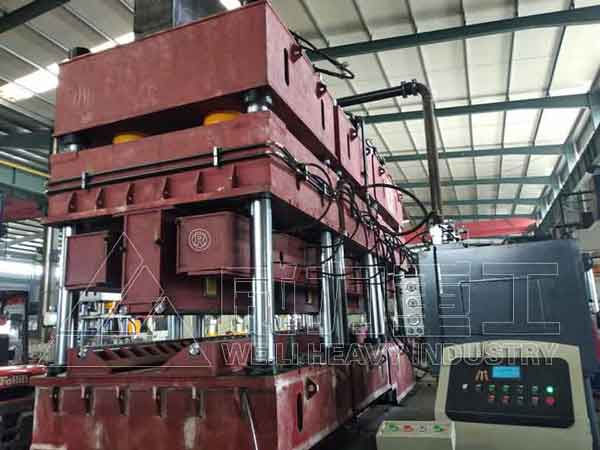

    波形钢腹板成型液压机客户车间调试

    配伺服控制系统高效节能

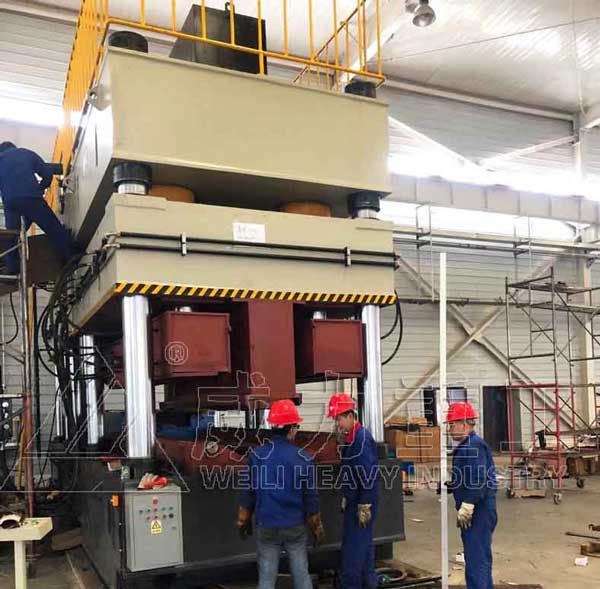

    试机现场

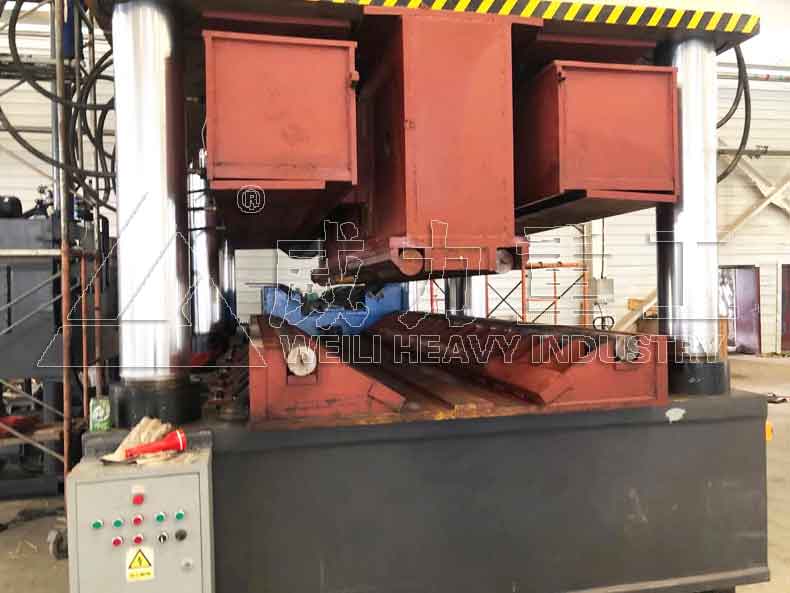

    压制现场

    3000吨桥梁波形钢腹板成型液压机_3000T涵洞波纹板的订货须知:

    订货方式
    一、电话订货:可直接与我公司网络销售部联系,电话咨询,留下联系方式后直接通过厂家直销。
    二、网上订货:可与我司网上客服沟通联系,留下贵公司详细资料后,由专业销售经理直接对接,厂家直销。
    三、直接到我公司订货:本地客户,可直接到我公司订货,同时可安排销售经理上门服务,订货前请与公司联系,确认到厂时间,以便安排销售和技术人员接洽。

    详细订货流程:
    1、确定型号(通过咨询,确定型号,网站了解规格参数,确定型号)
    2、询价(电话、在线客户、留言、电子邮件等方式登记信息,业务经理回复价格和交货期)
    3、签订合同(签订合同,产品细节,付款方式等)
    4、付款(按照合同条款付款,款到后及时发货)
    5、验收(根据合同,安装调试)

    山东威力重工售后服务:
    本公司对其所有产品提供终身服务,一年保质期内,供方提供免费维护(排除人为操作不当和不可避免自然因素)。超过一年的,供方提供有偿维修服务,需方承担有关费用。需方与厂方确定相关事宜后,厂方与三日内派遣人员维修。
