产品详情

★ 用途：

本系列液压机为通用型200吨四柱液压机，适用于金属材料的拉伸、冲裁（应选配冲裁缓冲装置）、弯曲、翻边、冷挤压等各种冲压工艺，还适用于较正、压装、粉末制品和磨料制品的压制成型以及塑料制品，绝缘材料的压制成型工作压力、有效行程、工作高度、运行速度可根据用户要求定制。200吨快速拉伸液压机_200t四柱液压机厂家山东威力重工机床有限公司自主研发生产设计的液压机、油压机、压力机设备，200吨快速拉伸液压机_200t四柱液压机由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。

★ 结构特点：

200吨快速拉伸液压机_200t四柱液压机为三梁四柱式结构，速度快，效率高，压制精度高。具有独立的液压泵站和电气控制系统。液压控制采用插装阀集成系统，结构紧凑、动作可靠、密封性能好、使用寿命长、安装维修方便。油压采用数显电接点压力表显示，并可根据需要在允许范围内任意设定油压上限。电气系统采用按钮集中控制，并设有点动、半自动两种操作模式。200吨快速拉伸液压机_200t四柱液压机工作压力和行程可根据需要在规定范围内任意调节，并能完成定压和定程两种成型方式。

★ 注：所有系列的液压机均可根据用户要求增加如下可选配置：

1、移动工作台

2、冲裁缓冲装置

3、压边滑块、液压垫四角分别调压装置(拉伸不对称零件)

4、光电保护装置

5、触摸用浮动导轨和滚动托架

6、模具快速夹紧机构

7、行程、压力、数度数显数装控置

8、触摸工业显示屏

设备结构说明：

1、机身

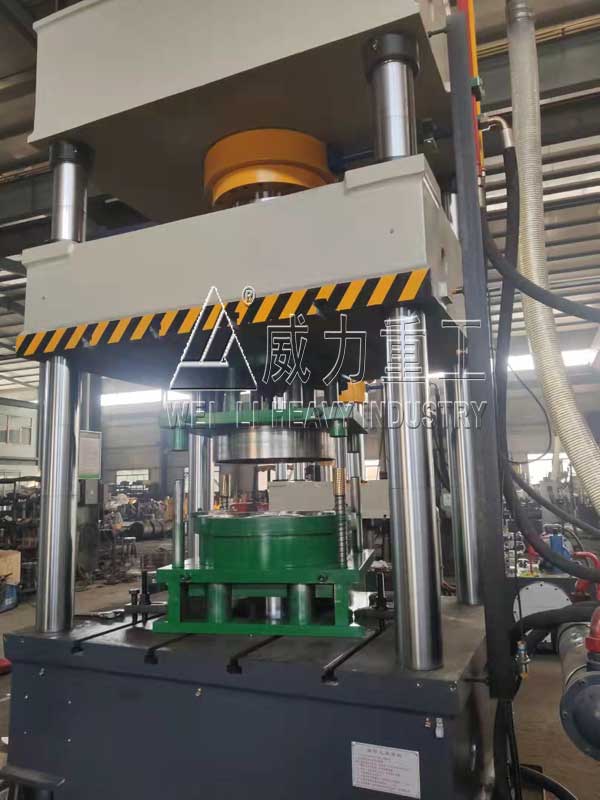

200吨快速拉伸液压机_200t四柱液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁、下横梁及液压垫为整体焊接件。

动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。

2、行程限位装置

行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。在200吨快速拉伸液压机_200t四柱液压机定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能作压制行程的控制；在200吨快速拉伸液压机_200t四柱液压机定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸

200吨快速拉伸液压机_200t四柱液压机油缸缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。
