伺服1200吨四柱液压机(截齿锻造油压机)
咨询热线：18306370898
伺服1200吨四柱液压机也称为1200吨四柱油压机、1200吨四柱压力机，有三梁四柱式、四梁四柱、五梁四柱式、多缸多柱等多种结构，是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动，是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。

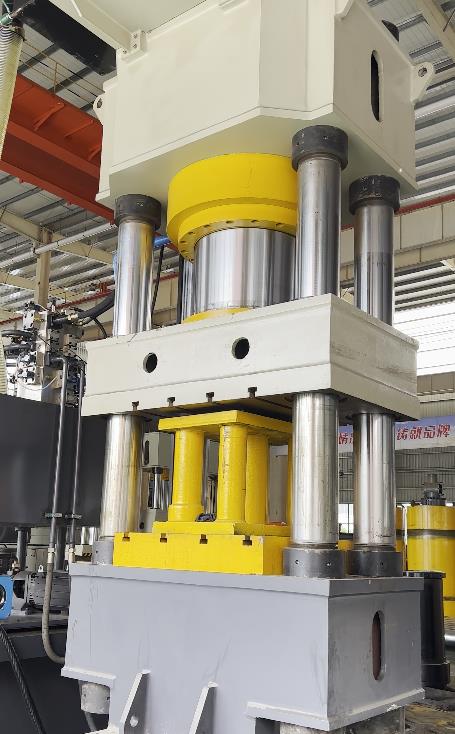

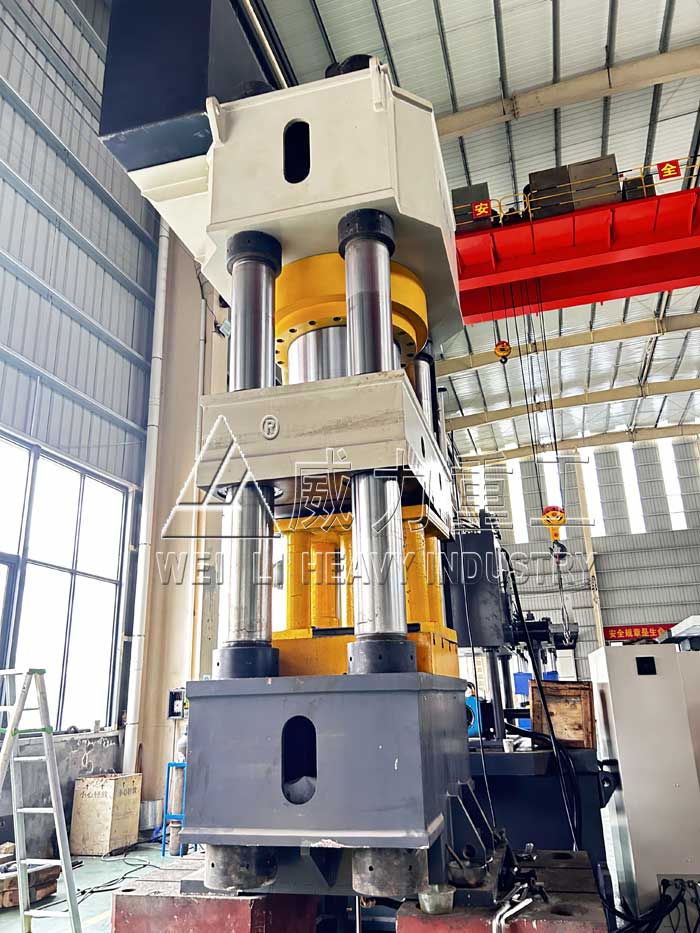

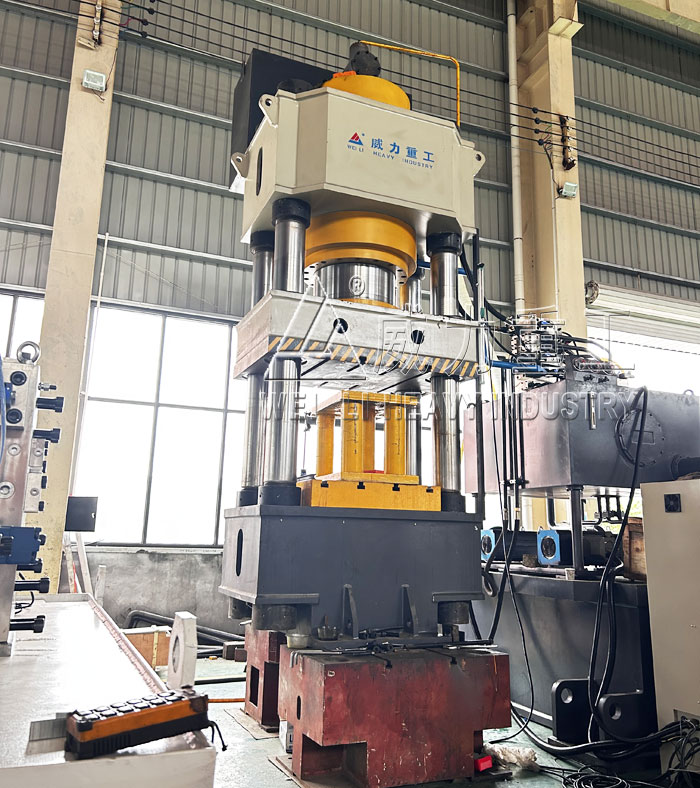

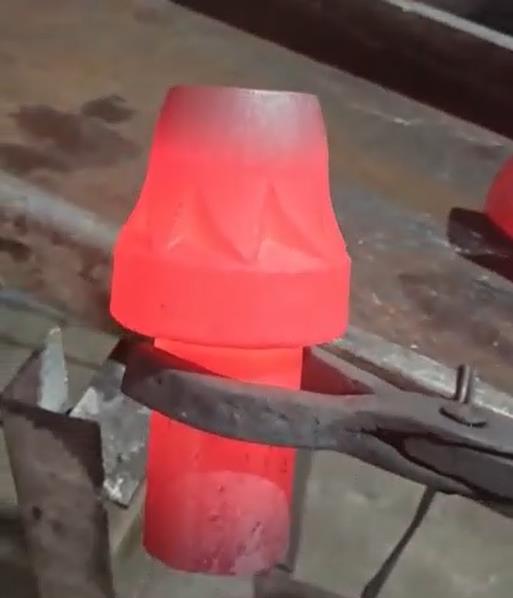

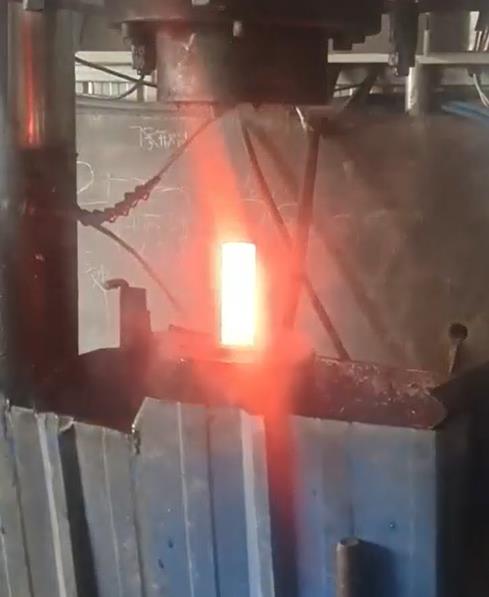

文中这款伺服1200吨四柱液压机是山东威力重工为客户设计制造的一款1200吨锻造油压机，用于金属件的热锻成型工艺。本设计专门用于矿用截齿、掘进机截齿、采煤机截齿等一些机械配件中截齿的挤压成型，称为1200吨截齿锻造油压机，采用三梁四柱式机身结构设计，主要由上横梁、滑块、工作台、四根立柱、主缸、电气系统及液压系统等组成。三大梁均采用优质Q235钢板焊接，采用高温退火处理消除焊接应力，确保刚性。立柱材料为优质45#钢，四根立柱均表面中频淬火后镀铬处理，硬度达到HRC45-50。立柱导套采用HT250，以提高许用应力，减少摩擦力。
伺服1200吨四柱液压机(截齿锻造油压机)的特点：
1、伺服1200吨四柱液压机(截齿锻造油压机)机身为三梁四柱式结构，采用全钢板CO2焊接，焊接后通过回火振动处理，确保压力机机身不变形.
2、上滑梁、滑块以及工作台采用优质钢板焊接，振动时效处理消除内应力，立柱为优质45#钢，四柱均表面中频淬火并镀硬铬处理。
3、泵站采用PLC可编程控制电气系统，设有独立移动按钮站，操作方便。
4、液压系统采用集成式插装阀控制，动作灵敏，可靠，无渗漏。
5、伺服1200吨四柱液压机(截齿锻造油压机)设有液压安全回路和滑块上死点锁紧机构，安全性能好。
6、液压系统位于机身内，外型美观，操作方便。
7、伺服1200吨四柱液压机(截齿锻造油压机)设有独立的液压与电器控制系统，采用按钮集中控制，可实现定程和定压两种成型工艺，具有压力显示和行程、压力调节等功能。导柱、活塞杆中频淬火后镀硬铬处理，油泵进油口装有过滤装置，确保油泵和阀的使用寿命。
8、工作压力和行程可根据需要在规定范围内任意调节。压力、行程、速度可以一定范围任意调节。
9、伺服1200吨四柱液压机(截齿锻造油压机)的电气系统采用P L C控制。
10、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。
11、油缸采用整体锻打并经精密研磨，新型油缸密封元件，在高压状态下使用可靠性强，寿命长。
伺服1200吨四柱液压机(截齿锻造油压机)重要部分：
1、机身
伺服1200吨四柱液压机(截齿锻造油压机)机身由上横梁、下横梁、滑块、立柱及螺母等组成，上、下横梁用四根立柱及螺母紧固地连接在一起，组成一个刚性的框架。滑块以立柱为导向，沿立柱上下滑动。滑块的上下导套，配有防尘圈，防止尘垢划伤柱面。在滑梁及下横梁上，开有T型槽（具体尺寸需方提出）。立柱螺母可调节工作台面的不平衡度及工作台与活塞的不垂直度。大件均采用大型数控落地镗铣床和高精度数控龙门刨铣机床的精密加工，三梁四柱结构经计算机优化，进行有限元分析，设备强度性高，且外形美观。
伺服1200吨四柱液压机(截齿锻造油压机)机身由上横梁、下横梁、滑块、立柱及螺母等组成，上、下横梁用四根立柱及螺母紧固地连接在一起，组成一个刚性的框架。滑块以立柱为导向，沿立柱上下滑动。滑块的上下导套，配有防尘圈，防止尘垢划伤柱面。在滑梁及下横梁上，开有T型槽（具体尺寸需方提出）。立柱螺母可调节工作台面的不平衡度及工作台与活塞的不垂直度。大件均采用大型数控落地镗铣床和高精度数控龙门刨铣机床的精密加工，三梁四柱结构经计算机优化，进行有限元分析，设备强度性高，且外形美观。
2、油缸
伺服1200吨四柱液压机(截齿锻造油压机)主缸采用活塞缸结构，用螺栓固定在上横梁中心孔内。缸体经过滚压处理，活塞杆经过调质，表面经过镀硬铬抛光处理，耐磨、美观、耐腐蚀。
3、液压装置

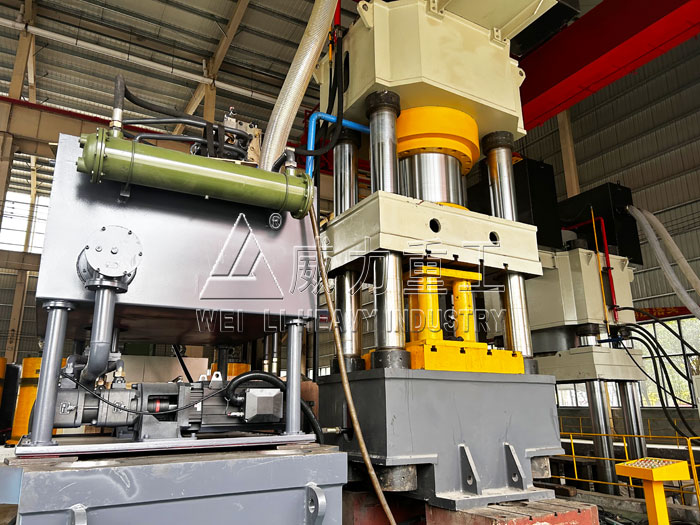

（1）液压动力站安装形式：安装在伺服1200吨四柱液压机(截齿锻造油压机)主机右侧面地上，尽量减小噪音。
（2）液压动力站装有油的过滤装置。隔板将吸油区和回油区分开，加油口有过滤器，保证液压油清洁度。
（3）油箱液面高度由液体液位计显示。
（4）油缸充液系统：充液阀安装于油缸底部，结构是常闭自吸式，滑块快速下行时，靠自重下降吸开充液阀，从充液油箱吸油。
（5）管路选耐高压无缝钢管，管头处采用高压油管连接。
4、液压控制系统
（1）液压系统工作压力为25MPa ，元件额定压力为31.5MPa 利于提高液压系统零部件的寿命。
（2）高压主油泵选用国产优质---轴向柱塞泵，由电机驱动。通常主油泵电机组卧式安装。
（3）液压控制系统采用二通插装阀集成系统。具有油阻小、通流量大、抗污染、响应快、安全可靠性高以及控制方式灵活和维修方便维修方便等优点。
（4）二通插装阀集成设计，布局合理，便于制造，非常方便调试和维修。
5、电器控制系统
伺服1200吨四柱液压机(截齿锻造油压机)的主控系统采用集成电路控制器，操作柜上安装各种按钮，操作柜放置在液压机旁边的车间地面上，便于操纵和观察。
（1）电气系统主控，可实现液压机各种工艺动作循环；本机设有手动、半自动两种工作方式，采用转换开关转换。
（2）动力部分：控制总电源及各部电机的起停及保护开关。
（3）控制部分：可完成伺服1200吨四柱液压机(截齿锻造油压机)的全部动作的控制操作。操作面板同时设有主机各部分动作的操作按钮和功能转换开关、各部电机的起停按钮。
伺服1200吨四柱液压机(截齿锻造油压机)操作注意事项：
1、伺服1200吨四柱液压机(截齿锻造油压机)要正确接地，以单独接地为好。
2、在运转中不允许校正模具。
3、液压油为N46号抗磨液压油或N46号低凝液压油，经80-100钼丝网过滤后使用。
4、伺服1200吨四柱液压机(截齿锻造油压机)工作200小时后应检查油液清洁度，要求无异味，在白色滤纸上滴一滴油液，油迹的中心点以内无黑渍，否则换油。
5、伺服1200吨四柱液压机(截齿锻造油压机)不得过载使用。
6、系统如出现意外泄漏，消除故障后应补充足够液压油。
7、经常检查泵站，油箱的清洁，严禁水，灰尘，异物进入油箱。
8、如转换功能，应把系统内空气排净方可工作。
9、在伺服1200吨四柱液压机(截齿锻造油压机)试车及工作中如有异常应立即停机检查。
10、保压10分钟允许降压2.5Mpa。
