山东威力重工摇臂钻床产品系列
滕州500吨四柱压力机带液压垫

滕州500吨四柱压力机带液压垫

    山东威力重工在设计滕州500吨四柱压力机时带液压垫的作用就是 缓冲、拉伸 。为提高拉伸工艺的成功率拓宽拉伸工艺的适用范围以及简化薄板冲压的模具结构而开发一种新型液压机。...
    咨询热线:18306370898
    山东威力重工在设计滕州500吨四柱压力机时带液压垫的作用就是缓冲、拉伸。为提高拉伸工艺的成功率,拓宽拉伸工艺的适用范围以及简化薄板冲压的模具结构而开发一种新型液压机。此类液压机在常规单动薄板冲压液压机基础上增设一个含于滑块内部的液压垫。本结构液压机将顶出、落料、拉下功能集成于一个上液压垫,同时配合下液压垫使用提高拉伸件的产品质量,降低废品率。订购选择山东威力重工,全国咨询热线:18306370898(同微信号)
    性能特点

    滕州500吨四柱压力机带液压垫设备的性能特点:
    1、设计成熟、外形美观。
    2、固定的工作台保证了产品压制时的精度。
    3、采用质量好的液压元件及电气元件,并配备光电保护装置。
    4、活塞杆及立柱表面高濒、镀硬铬、耐磨性好。配选装置:上退料装置、吹气装置、安全光幕。 本系列压力机是在四柱双动压力机的基础上采用新的技术和理念,将人机界面、plc、比例技术相结合的新型电脑压力机。采用人机界面、plc、方便的参数设置,高达200套模具参数的存储功能及外界储存介质的备份功能。
    5、比例技术的应用。可满足不同工艺对速度、压力的变化要求且动作平稳
    6、具备有多段压力或多段速度。
    7、主要液压件采用著名品牌产品,保证了液压系统的稳定性。
    8、上下配备背压缸、固定式工作台保证了产品压制时的精度。
    9、机器设计成熟、外形美观、速度快、操作方便
    10、采用进口液压元件,经久耐用
    11、西门子plc控制,保证控制的灵敏度及精度。
    12、配备安全光幕及超行程保护功能,主缸具备在因卡阀或其它原因造成不正常下行自动回程功能,加强了机器的安全性。
    12、设备活塞杆及立柱表面高濒、镀硬铬、耐磨性好。

    滕州500吨四柱压力机带液压垫可选配附件或功能:
      1.移动工作台;
      2.冲裁缓冲装置;
      3.光电保护装置;
      4.行程、压力、速度数显、数控装置;
      5.触摸式工业显示屏;
      6.液压系统加热、冷却装置;
      7.打料装置;
      8.滑块安全栓;
      9.模具加热及温控装置;
           10.PLC可编程控制器。
    产品用途

    液压机广泛应用于压制成型、压印、压装、拉伸、切断等工艺。如汽车零部件、五金制造、眼镜、钟表、餐具、徽章首饰、玩具、电子、橡胶硫化、EV发泡、印刷、粉末冶金、模具制造等行业。

    液压机案例
    液压机用途

    技术参数

    液压机技术参数表:(仅供参考)

    项目

    单位
    Unit

    YW32

    -100T

    YW32-

    200T

    YW32
    -315
    T

    YW32

    -500T

    YW32
    -630T

    YW32
    -800
    T

    YW32
    -1250
    T

    YW32
    -2000
    T

    公称力

    kN

    1000

    2000

    3150

    5000

    6300

    8000

    12500

    20000

    回程力

    kN

    260

    400

    630

    1000

    1200

    1200

    2000

    4000

    顶出力

    kN

    --

    400

    630

    1000

    1600

    2000

    3150

    3150

    液体工作压力

    MPa

    25

    25

    25

    25

    25

    25

    25

    25

    滑块行程

    mm

    500

    500

    800

    800

    9000

    900

    800

    800

    顶出最大行程

    mm

    --

    250

    300

    300

    300

    300

    300

    400

    滑块距工作台最大距离

    mm

    700

    800

    1250

    1200

    1200

    1400

    1400

    1400

    滑块行程速度

    快下

    mm/s

    50

    100

    100

    100

    100

    100

    100

    100

    工作

    mm/s

    5-10

    5-12

    5-12

    5-12

    5-12

    5-12

    5-12

    5-12

    回程

    mm/s

    40

    80

    60

    80

    80

    80

    80

    80

    顶出行程速度

    顶出

    mm/s

    --

    80

    80

    80

    80

    60

    70

    70

    退回

    mm/s

    --

    100

    100

    100

    100

    100

    100

    100

    工作台有效面积

    左右

    mm

    720

    1000

    1250

    1400

    1600

    1500

    2200

    4000

    前后

    mm

    580

    1000

    1120

    1400

    1600

    1500

    1800

    3000

    大约外形尺寸

    左右

    mm

    2160

    2800

    3200

    4000

    4200

    4800

    5000

    6000

    前后

    mm

    580

    1000

    2500

    1400

    1600

    1500

    1800

    3000

    高度

    mm

    2900

    3000

    4250

    4500

    5000

    5500

    6000

    7000

    电机功率

    kW

    5.5

    7.5

    18.5

    37

    37

    37

    74

    90

    选择山东威力重工理由
    滕州500吨四柱压力机带液压垫的优势:

    1、液压机的液压垫由双液压缸驱动,因此具有液压垫顶起功能。(液压垫顶出功能压制结束后将工件从模具内顶出;顶至上限位为压边做准备)

    2、液压机所具有的中间落料、导向功能及废料集中处理功能,为液压机的连线生产提供了基础条件,极大的提高了液压机生产线的工作效率。

    这种液压机带液压垫的设计能够充分发挥生产线自动化、智能化优势,极大地提高了生产效率,降低了劳动强度,节约了生产成本,降低了生产能耗。

    实拍效果

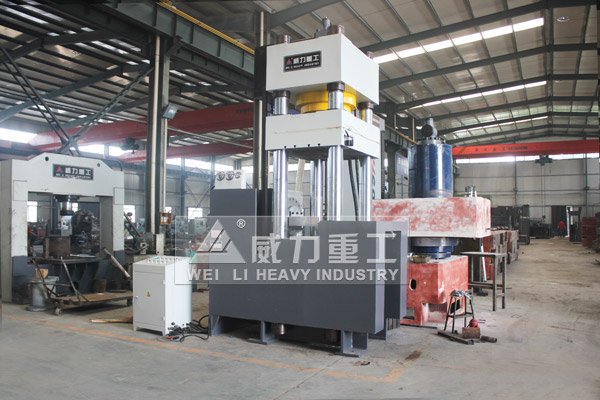

    拉伸液压机

    500吨不锈钢不锈钢水槽专用液压机

    带液压垫的液压机

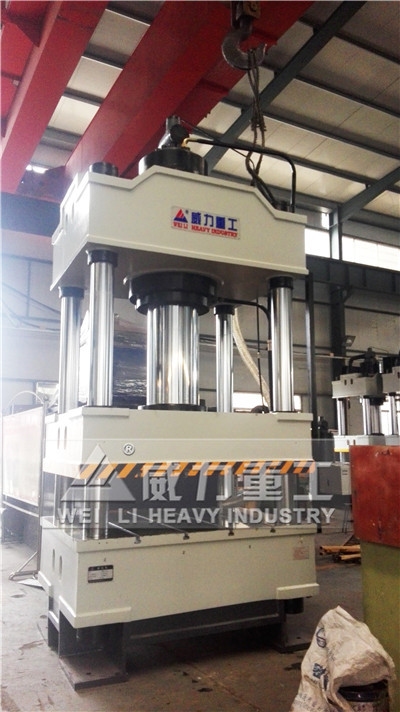

    带液压垫的拉伸成型液压机

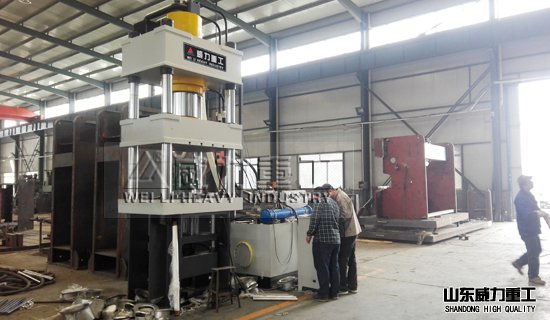

    500吨伺服四柱液压机

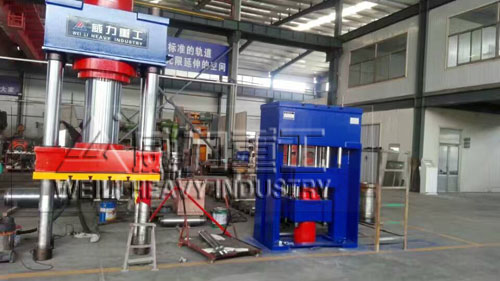

    500吨立卧两用液压机

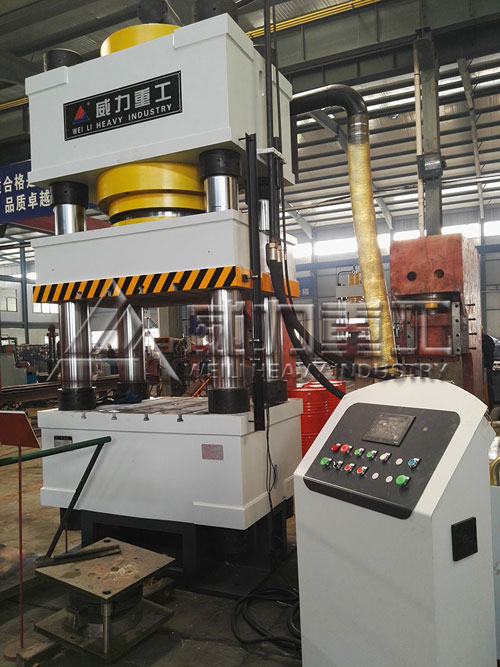

    普通500吨三梁四柱液压机

    为了使液压垫快速顶出,每套液压缸分别包括竖向设置的缸筒,每个缸筒的下端分别连接下端盖,每个缸筒内分别配合设置活塞,每个缸筒内分别穿置活塞杆,每个活塞杆的下端分别与相应的活塞连体设置,每个活塞与相应的活塞杆内设置同一空腔,每个空腔内分别设置柱塞杆,每根柱塞杆分别与相应的活塞杆间隔设置,每根柱塞杆与相应的活塞之间分别设置柱塞套,每个柱塞套分别与相应的活塞连接,每根柱塞杆的下端分别穿置在相应的下端盖上。

    滕州500吨四柱压力机带液压垫,液压部分油缸采用进口密封件,各种控制阀采用知名品牌,性能稳定,无液压油渗漏。液压机液压系统设有过载保护装置,确保压机不会超载工作,液压系统设有液压支承三保险回路,确保液压系统安全可靠,不会对机器和外界带来伤害。动力可选用伺服系统,确保节能减排提高效率

    滕州500吨四柱压力机带液压垫,控制系统全部使用闭环式控制,数据库统一指令确保准确无误。操作界面为友好人机界面,更加方便快捷,大大降低了人工的操作门槛。控制系统具有多种储存及处理功能,所有动作均可根据用户工艺要求自行设定。所有压力,位移,时间均可通过数控实现高精度定位,大大提高适应能力。该机真正实现了自动化,智能化,和高效化的要求。

    山东威力重工售后服务:
    本公司对其所有产品提供终身服务,一年保质期内,供方提供免费维护(排除人为操作不当和不可避免自然因素)。超过一年的,供方提供有偿维修服务,需方承担有关费用。需方与厂方确定相关事宜后,厂方与三日内派遣人员维修。

    公司证件证书

    山东威力重工主要经营产品有:
    1、液压机系列(单柱液压机、四柱液压机、框架式液压机、龙门式液压机、四柱拉伸液压机、卧式液压机、伺服液压机、多功能液压机、非标液压机定做)
    2、钻床系列(机械摇臂钻床、液压摇臂钻床、万向摇臂钻床、立式钻床、台钻)
    3、铣床系列(数控铣床、万能卧式升降台铣床、立式升降台铣床、万能摇臂铣床、高速炮塔铣床、万能回转头铣床、床身式铣床、钻铣床)
    4、冲床系列(开式可倾冲床、固定台冲床、钢板深喉冲床、气动摩擦离合器冲床、液压冲床、数控冲床)
    5、剪板机系列(机械减板机、液压剪板机、摆式减板机、闸式剪板机)、折弯机(液压折弯机、数控折弯机)
    6、数控车床系列(数控卧式车床)
    7、加工中心系列(数控加工中心、立式加工中心、卧式加工中心、龙门加工中心等)
    8、刨床、锯床、各种专机定做。

    如果您真想购买滕州500吨四柱压力机带液压垫设备,不妨到我公司来考察后订购,公司可根据您的需求,量身设计定做,我们会尽全力满足客户的需求。或者您直接通过电话与我们沟通,热线:18306370898(同微信号)
