滕州400吨压力机(三梁四柱式)的适应范围:
液压成形工艺在汽车、航空、航天和管道等行业有着广泛的应用,主要适用于:沿构件轴线变化的圆形、矩形或异型截面空心结构件,如汽车的排气系统异型管件;非圆截面空心框架,如发动机托架、仪表盘支架、车身框架(约占汽车质量的11%~15%);空心轴类件和复杂管件等。液压成形工艺的适用材料包括碳钢、不锈钢、铝合金、铜合金及镍合金等,原则上适用于冷成形的材料均适用于液压成形工艺。订购咨询热线:18306370898(同微信号)
滕州400吨压力机(三梁四柱式)的性能特点:
三梁四柱式,经计算机优化设计,简单、经济、适用。液压控制系统采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减小了连结管路与泄漏点。独立的电气控制系统,工作可靠,动作直观,维修方便。采用按钮集中控制,设调整(点动),单次(半自动)二种操作方式。可实现定程,定压二种成型工艺,并具有保压延时等性能。工作压力、行程根据工艺需要在规定的范围内可调。
可选配附件:
1、冲裁缓冲装置
2、移动工作台
3、光幕安全保护装置
4、冷却装置
5、换模具用浮动导轨和滚动托架
6、触摸式工业显示屏
液压机广泛应用于压制成型、压印、压装、拉伸、切断等工艺。如汽车零部件、五金制造、眼镜、钟表、餐具、徽章首饰、玩具、电子、橡胶硫化、EV发泡、印刷、粉末冶金、模具制造等行业。
液压机技术参数表:(仅供参考)
项目
|
单位
Unit
|
YW32
-100T
|
YW32-
200T
|
YW32
-315T
|
YW32
-500T
|
YW32
-630T
|
YW32
-800T
|
YW32
-1250T
|
YW32
-2000T
|
公称力
|
kN
|
1000
|
2000
|
3150
|
5000
|
6300
|
8000
|
12500
|
20000
|
回程力
|
kN
|
260
|
400
|
630
|
1000
|
1200
|
1200
|
2000
|
4000
|
顶出力
|
kN
|
--
|
400
|
630
|
1000
|
1600
|
2000
|
3150
|
3150
|
液体工作压力
|
MPa
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
滑块行程
|
mm
|
500
|
500
|
800
|
800
|
9000
|
900
|
800
|
800
|
顶出最大行程
|
mm
|
--
|
250
|
300
|
300
|
300
|
300
|
300
|
400
|
滑块距工作台最大距离
|
mm
|
700
|
800
|
1250
|
1200
|
1200
|
1400
|
1400
|
1400
|
滑块行程速度
|
快下
|
mm/s
|
50
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
工作
|
mm/s
|
5-10
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
回程
|
mm/s
|
40
|
80
|
60
|
80
|
80
|
80
|
80
|
80
|
顶出行程速度
|
顶出
|
mm/s
|
--
|
80
|
80
|
80
|
80
|
60
|
70
|
70
|
退回
|
mm/s
|
--
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
工作台有效面积
|
左右
|
mm
|
720
|
1000
|
1250
|
1400
|
1600
|
1500
|
2200
|
4000
|
前后
|
mm
|
580
|
1000
|
1120
|
1400
|
1600
|
1500
|
1800
|
3000
|
大约外形尺寸
|
左右
|
mm
|
2160
|
2800
|
3200
|
4000
|
4200
|
4800
|
5000
|
6000
|
前后
|
mm
|
580
|
1000
|
2500
|
1400
|
1600
|
1500
|
1800
|
3000
|
高度
|
mm
|
2900
|
3000
|
4250
|
4500
|
5000
|
5500
|
6000
|
7000
|
电机功率
|
kW
|
5.5
|
7.5
|
18.5
|
37
|
37
|
37
|
74
|
90
|
|
滕州400吨压力机的特征特点:

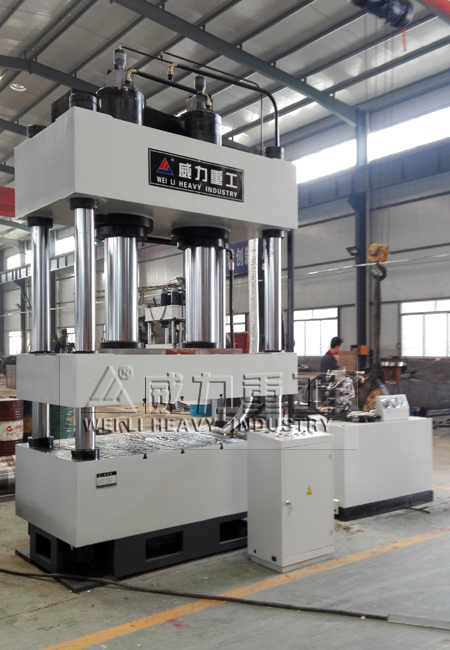

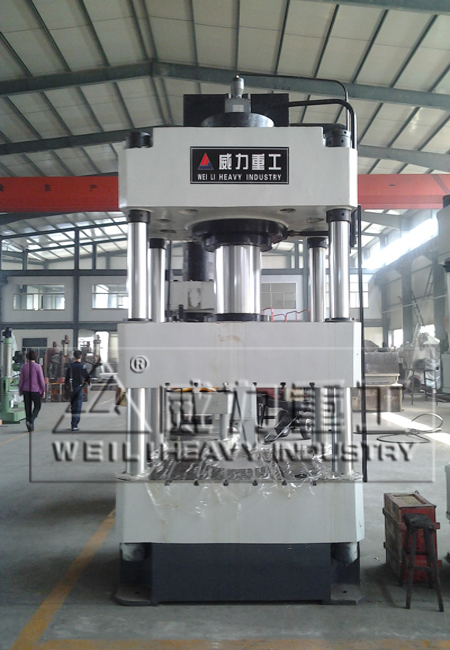

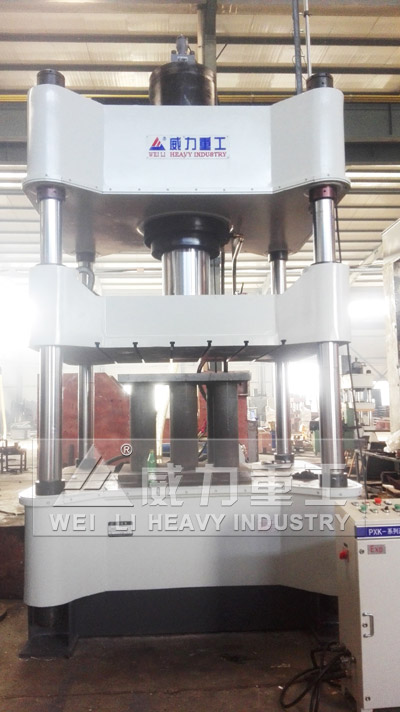

1、机身采用三梁四柱式,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。
2、上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过时效震动处理消除变形应力。
3、 滑块:箱形结构的钢板焊接件,四柱导向孔处导向套材料为纳米分子复合材料,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。
4、上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。
5、工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。
6、 油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,调质处理硬度合格。
7、工作台下方有顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。
8、立柱:材料为45#锻钢,经调质处理,表面镀硬铬,增加耐磨性能,硬度合格。
9、 螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。
10、限位装置:位于主机机身右侧,行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。
滕州400吨压力机行程限位装置
滕州400吨压力机行程限位装置由接近开关组组成。分别分为上限位接近开关,快速转慢速接近开关和下限位接近开关,共三个为一组。调节不同的接近开关位置,即可
改变活动横梁在上、下端的停止位置以及快速转慢速的转换位置。调好后,应将锁紧螺母锁紧。在定压成型中,下接近开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,接近开关由时间继电器控制,起到超压保护作用。
滕州400吨压力机(三梁四柱式)保障系统特点:
1、严谨的工艺设计,保证高的能源利用率。
2、低噪音,结构紧凑,杜绝渗漏。
3、主要的元件为国内知名品牌,安全稳定的系统回路。
4、动力强悍,适应高的工作频率。
5、所有元件保证良好的互换性,保证机床高的开机率。
山东威力重工售后服务:
本公司对其所有产品提供终身服务,一年保质期内,供方提供免费维护(排除人为操作不当和不可避免自然因素)。超过一年的,供方提供有偿维修服务,需方承担有关费用。需方与厂方确定相关事宜后,厂方与三日内派遣人员维修。
山东威力重工主要经营产品有:
1、液压机系列(单柱液压机、四柱液压机、框架式液压机、龙门式液压机、四柱拉伸液压机、卧式液压机、伺服液压机、多功能液压机、非标液压机定做)
2、钻床系列(机械摇臂钻床、液压摇臂钻床、万向摇臂钻床、立式钻床、台钻)
3、铣床系列(数控铣床、万能卧式升降台铣床、立式升降台铣床、万能摇臂铣床、高速炮塔铣床、万能回转头铣床、床身式铣床、钻铣床)
4、冲床系列(开式可倾冲床、固定台冲床、钢板深喉冲床、气动摩擦离合器冲床、液压冲床、数控冲床)
5、剪板机系列(机械减板机、液压剪板机、摆式减板机、闸式剪板机)、折弯机(液压折弯机、数控折弯机)
6、数控车床系列(数控卧式车床)
7、加工中心系列(数控加工中心、立式加工中心、卧式加工中心、龙门加工中心等)
8、刨床、锯床、各种专机定做。
如果您真想购买滕州400吨压力机(三梁四柱式)设备,不妨到我公司来考察后订购,公司可根据您的需求,量身设计定做,我们会尽全力满足客户的需求。或者您直接通过电话与我们沟通,
热线:18306370898(同微信号)
