4000吨四柱液压机(4000T油压机)

4000吨四柱液压机可根据用户需求设计为三梁四柱式、四梁四柱、框架式等多种结构，这台4000吨三梁四柱液压机是威力重工为济南客户量身打造，该设备应用广泛，在汽车覆盖件冲压生...

咨询热线：18306370898

产品详情

4000吨四柱液压机可根据用户需求设计为三梁四柱式、四梁四柱、框架式等多种结构，这台4000吨三梁四柱液压机是威力重工为济南客户量身打造，该设备应用广泛，在汽车覆盖件冲压生产线中又不可替代作用。目前设计有4000吨自由锻造油压机、4000吨汽车纵梁液压机、4000吨铅粉压块机（四梁四柱结构）、4000吨铁路公路交通设施冷压成型液压机等。采购定做时，客户需要提供模具、设备的工作台大小、开口、行程等，或者直接提供成型产品参数，公司会有技术人员更加工件的特性设计生产不同规格型号的液压机设备，欢迎咨询张经理：18306370898（可加微信）

1、为集中按钮，可以实现调整、半自动和自动三种操作规范。

2、4000吨四柱液压机(4000T油压机)的工作压力、工作速度、行程范围可根据工艺需要调节，又有拉伸，压制和冲裁三种工艺动作可供选择。可根据用户要求加做顶出缸。

3、液压系统有多级超载保护、油温报警、油位报警保护等自动保护装置，电器系统采用成熟的PLC控制，能够确保设备及操作者的安全。

4、机身采用三梁四柱立式结构，立柱采用超压预紧；主缸、滑块在上，增压缸进行水胀力控制，安装固定于下梁底面；同步缸安放于机器后部；左右锁模缸进行左右锁模及封水，固定于下梁左右两侧，下缸起顶出作用，固定安装于下梁下面。

5、主缸吨位由主缸单缸实现，机器T型槽由我司按常规要求设计。

可选附件或功能：

移动工作台

冲裁缓冲装置

压边滑块、液压垫四角分别调压装置（拉伸不对称零件）

光电保护装置

触摸用浮动导轨和滚动托架

模具快速夹紧机构

行程、压力、数度数显数装控置

触摸工业显示屏

液压系统加热、冷却装置

电气控制系统有三种选择：

　　1、常规配置：PLC电气控制系统，开环控制；压力表显示压力，行程开关控制位移。

　　2、数控系统：PLC电气控制系统；闭环控制；压力传感器、比例压力阀控制压力；位移传感器控制位移；触摸屏显示、设定压力、位移等参数；工艺程序可按用户要求设定，动作灵敏可靠；人机对话，对液压机压力、位移等参数可随机更改调整。

　　3、伺服控制系统：伺服电机、驱动器、编码器、双联定量泵组合代替异步电机恒功率组合和比例压力阀；闭环控制；通过压力设定控制电机转速、通过编码器、位移传感器控制位移，实现对4000吨四柱液压机(4000T油压机)压力、位移、速度等参数的更精确控制；人机对话，高度柔性工作，对工作流程、各种参数（压力、位移、速度等）按需快速编程控制。

产品展示：

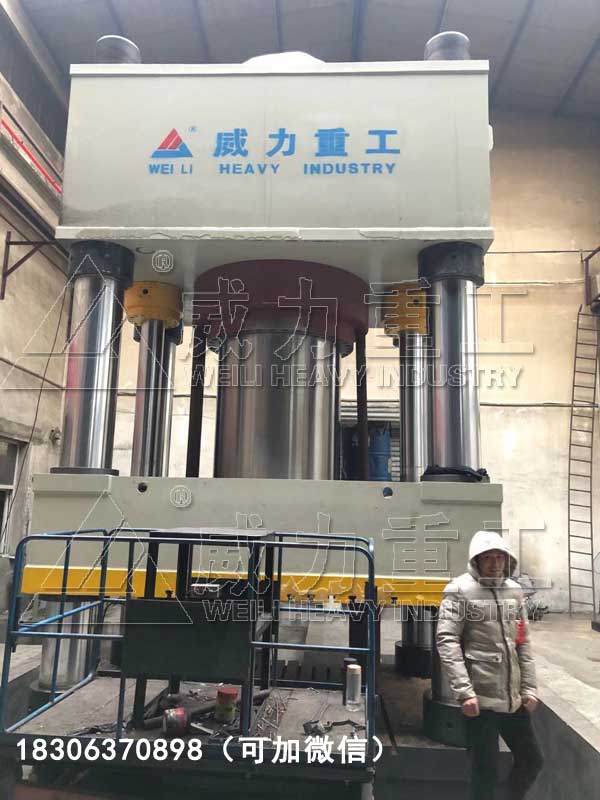

4000吨四柱油压机客户车间装配中

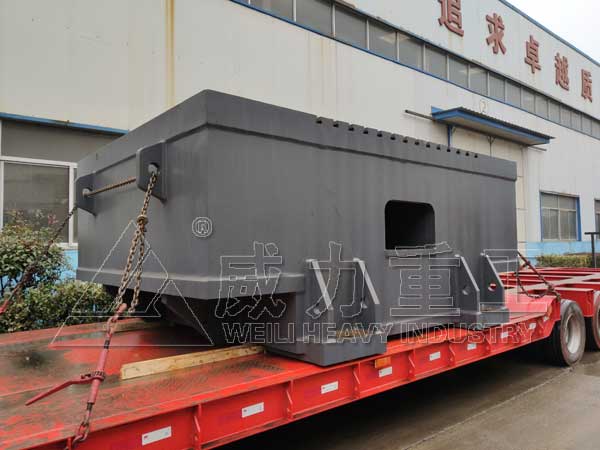

4000吨四柱液压机底座插装发货

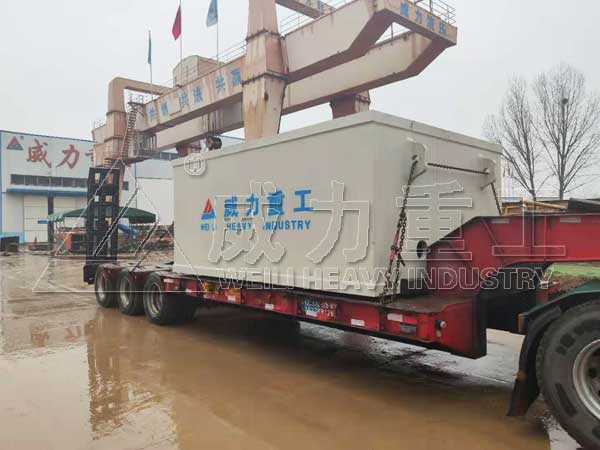

4000吨四柱液压机(4000T油压机)拆装发货上横梁

4000吨四梁四柱液压机客户使用现场

更多机器图片，关注公司网站，我们会不定时的更新

设备结构说明：

1. 机身

机身采用四柱式式结构，由上横梁、滑块、工作台、导柱等组成，滑块内装有导向套，依靠四根导柱为主架，使滑块上下运动。滑块与主缸活塞杆采用法兰连结，在滑块、工作台上有T型槽，供用户安装摸具。

立柱采用45#优质碳素钢，表面经中频淬火后镀铬处理，硬度达HRC45以上，耐磨性能好，延长了机器的使用寿命。

2. 主缸

主缸缸体采用45#锻钢，活塞杆采用45#优质碳素钢，表面经中频淬火后镀铬处理，硬度达HRC45以上，耐磨性能好，延长了机器的使用寿命。主缸缸体依靠缸口台肩及大锁母即固于上横梁内。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YA型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘。

3. 限程装置

限程装置安装于机器左侧主要用来控制滑块的行程距离。它由垫铁、角铁、感应块、行程开关等组成。两垫铁分别固定于工作台和上横梁上，以固定角铁，在角铁上设有导向槽，通过调整行程开关的距离，控制滑块的行程。

4. 液压系统

液压系统由能源转换装置（泵和油缸）、及能量输送装置（油箱、管路）等组成。借助于电气系统的控制，驱动滑块完成各种动作循环。液压系统采用单泵供油系统，采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行。系统中有油温油位显示、空气滤清器等装置。油箱为钢板焊接结构，侧面设有清洗窗，底部备有放油和排污的螺塞。

本机器具有调整、半自动工作方式供选择。

调整动作为按压相应的按钮得到滑块的点动动作。

5. 电器系统

（1）. 机器设有独立的电气控制箱，集中控制整个机器的运转。

（2）. 电源为380V、50HZ，控制电源为220V。

操作规范：

A、操作4000吨四柱液压机(4000T油压机)的工作人员都需要有合格的操作资格证，这样的话才可以上岗，对四柱压力机有结构方面的了解，而且操作四柱压力机前做好保护措施，用合格的保护用品。

B、使用前要了解四柱压力机的性能和结构，对四柱压力机润滑加油，检查装置可靠与否，开关、阀门、密封圈是否位置准确，其他零件是否有松动的痕迹。

C、4000吨四柱液压机(4000T油压机)工作的周围不可放太多无用杂物，影响工作，要让四柱压力机先自行运动几分钟，保证没什么其他问题再进行操作，若有零件调节等问题，也要专业的调试人员进行调节。

D、若一切没有问题，开始进行工作，模具要放在中心，压制的时候，每一次应该检查一下模具是否被损坏，确保压制品没问题。

E、如果是需要多个工作人员协同操作，也要有专人负责开机，每个工作人员分工明确，相互协调，配合工作。四柱压力机完成工作之后，必须要整理妥当，工具，用品摆放合适。

山东威力重工售后服务：

本公司对其所有产品提供终身服务，一年保质期内，供方提供免费维护（排除人为操作不当和不可避免自然因素）。超过一年的，供方提供有偿维修服务，需方承担有关费用。需方与厂方确定相关事宜后，厂方与三日内派遣人员维修。

购买4000吨四柱液压机(4000T油压机)遵循原则：

① 用户要弄清楚企业加工工件是什么，对液压机是不是有特殊要求？同时留有一定余量，考虑扩大企业规模后需求。

②的公称压力必须大于冲压工艺力。但对工作行程较长的工序，不仅仅是只要满足工艺力的大小就可以了，必须同时考虑满足其工作负荷曲线才行。

③行程次数应符合生产率的要求。

④ 滑块行程应满足制件在高度上能获得所需尺寸，并在冲压工序完成后能顺利地从模具上取出来。对于拉伸件，则行程应在制件高度两倍以上。液压机的闭合高度、工作台面尺寸、滑块尺寸、模柄孔尺寸等都要能满足模具的正确安装要求，对于曲柄压力机，模具的闭合高度应在4000吨四柱液压机(4000T油压机)的最大装模高度与最小装模高度之间。工作台尺寸一般应大于模具下模座50-70mm（单边），以便于安装，垫板孔径应大于制件或废料投影尺寸，以便于漏料模柄尺寸应与模柄孔尺寸相符。

如果您真想购买4000吨四柱液压机(4000T油压机)设备，不妨到我公司来考察后订购，公司可根据您的需求，量身设计定做，我们会尽全力满足客户的需求。或者您直接通过电话与我们沟通，热线：18306370898（同微信号）
