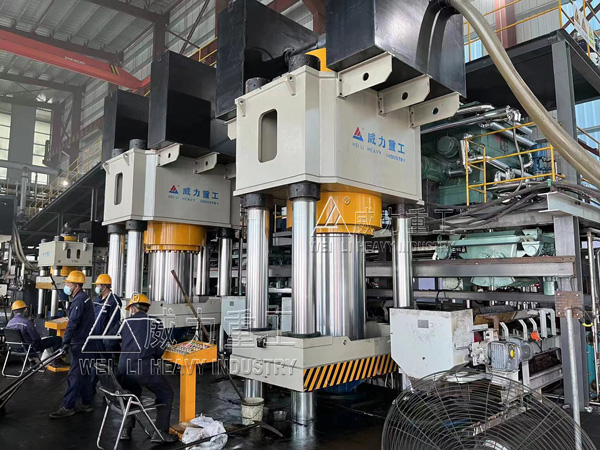

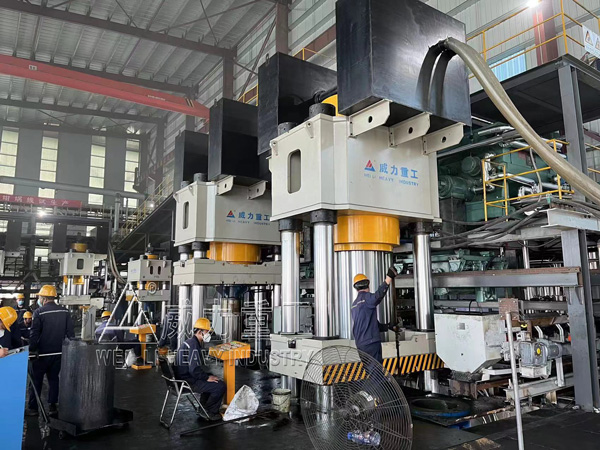

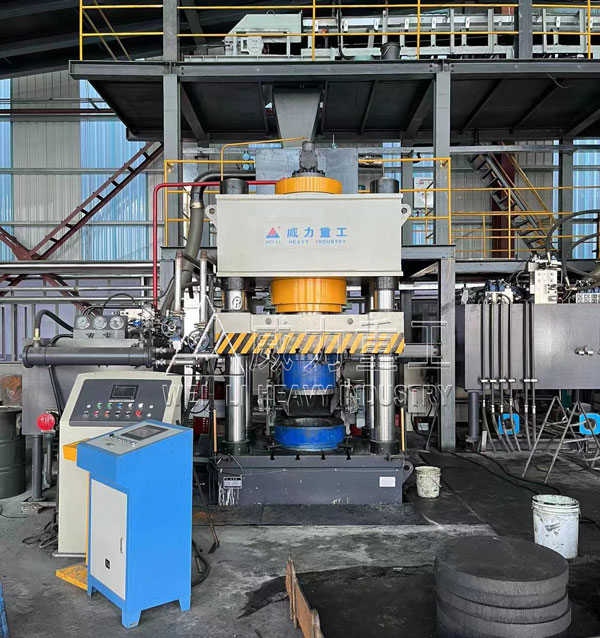

2000吨三梁四柱液压机(石墨坩埚液压机)
咨询热线：18306370898

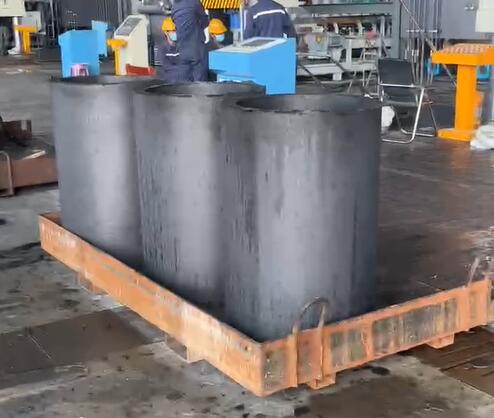

2000吨三梁四柱液压机是2000吨压力机系列产品之一，是常用的一款四柱液压机，是山东威力重工专门为客户量身设计生产，用于压制石墨坩埚、方形坩埚、九孔坩埚、碳素坩埚等，也称2000吨石墨坩埚液压机。2000吨三梁四柱液压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲、等等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。

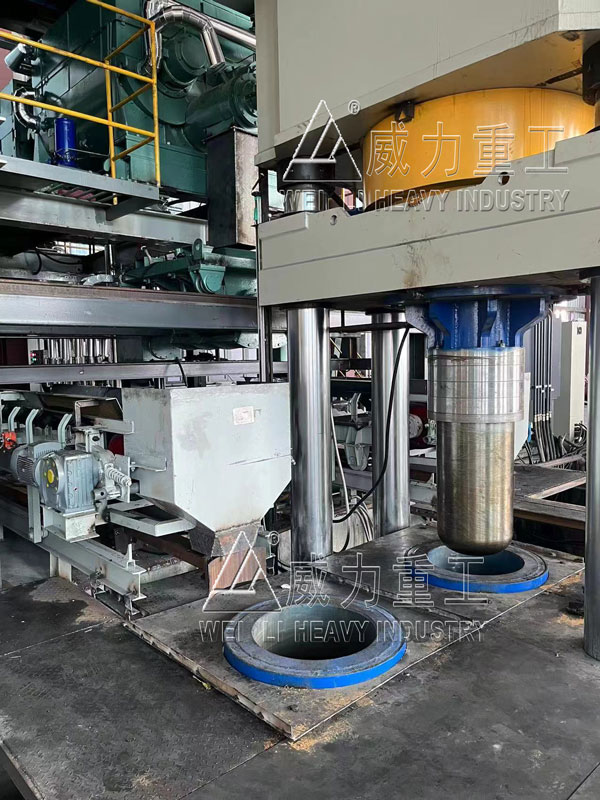

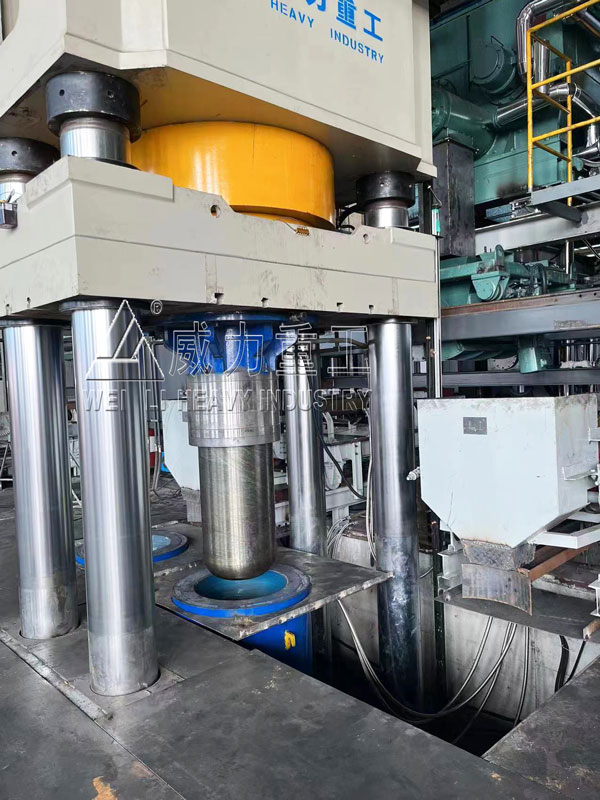

2000吨三梁四柱液压机(石墨坩埚液压机)用于各种可塑性材料的压制成型，特别适用于石墨坩埚双工位成型工艺。2000吨四柱液压机机身为三梁四柱式结构，滑块导向为立柱圆柱面导向。立柱为四螺母结构，以便于机身预紧，三梁为钢板焊接件， 焊后经回火处理消除焊接应力，保证机身经久使用不易变形。2000吨液压机滑块为上传动单缸加压结构形式，工作台带双向移动式平台，可以双工位进料压制，大大提高了生产效率。
机器特点：
1、2000吨三梁四柱液压机(石墨坩埚液压机)的控制系统设有手动、半自动两种工作方式。
2、液压系统采用二通插装阀集成系统，电器系统采用集成电路控制
3、动力系统安装在地面上，便于维护、维修。
4、设有独立可移动控制柜，方便操作。
5、2000吨三梁四柱液压机(石墨坩埚液压机)设有定压和定程两种成型工艺。
6、电控系统采用数控PLC控制+伺服系统，配备工业触摸式显示屏，可以实现手动和半自动以及全自动控制，效率高且噪音低；
7、配备顶出回程缸、假装安全支撑杆（或者插销式安全锁紧装置）和油温冷却装置，还可加装光幕保护装置，能够提高生产和维修过程中的安全性。
8、横梁采用钢板二保焊焊接后再进行振动时效处理和回火处理，保证了2000吨三梁四柱液压机(石墨坩埚液压机)结构的强度和稳定性；
2000吨三梁四柱液压机的组成结构：
1、机身：2000吨三梁四柱液压机(石墨坩埚液压机)由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块以及工作台采用优质钢板焊接而成，经震动时效处理消除内应力，四柱均表面中频淬火并镀铬处理。
2、主油缸：2000吨三梁四柱液压机(石墨坩埚液压机)主油缸为活塞式结构，主要由油缸、活塞头、活塞杆、导套、密封圈等零件组成。油缸靠下部台肩和上部螺母紧固于上横梁内，活塞杆下端则通过螺母及螺栓与滑块连接，当主油缸上腔或下腔进油时，带动滑块下行或回程。
3、顶出缸
顶出缸装于工作台内，其结构与主油缸相似。
4、液压动力系统：
2000吨三梁四柱液压机(石墨坩埚液压机)的液压系统由能量转换装置（泵、油缸）、能量调节装置（阀）和能量传输装置（油箱、充液阀、管路）等组成，借助电气系统控制，驱动滑块和顶出缸活塞运动，完成各种工艺动作。
2000吨三梁四柱液压机的优点：
1、2000吨三梁四柱液压机的油箱能够比传统式四柱液压机小，换机油时间还可以增加。因而，推动四柱液压机的齿轮油使用量一般仅为传统式四柱液压机的50%上下；
2、2000吨三梁四柱液压机效率高：根据适度的加降速操纵和动能提升，三梁四柱液压机的速率能够进一步提高，工作中节奏感能够比传统式四柱液压机提升好几倍；
3、自动化技术水平高、协调能力好、高精度：推动2000吨三梁四柱液压机(石墨坩埚液压机)的工作压力、速率和部位均选用闭环控制计算机控制，自动化技术水平高、精密度好、应用领域广；
4、低噪声：推动液压泵一般选用内齿合齿轮油泵，传统式四柱液压机一般选用变量柱塞泵。
5、节能降耗：2000吨三梁四柱液压机(石墨坩埚液压机)和电子器件操纵选用智能化环保节能系统软件，环保节能50-70%；
6、精度高：2000吨三梁四柱液压机(石墨坩埚液压机)装有红外感应安全光栅，合理维护实际操作工作人员，保证设备的反复精度等级可以达到(+0.03mm)，工作压力偏差(+1%)；
7、平稳经久耐用：整个机械框架剪力墙、滚轮由高精密滑轨引导，耐冲击和抗侧压工作能力强，平稳高精密经久耐用，可用于冲裁、成形、挤压成型等加工工艺目地；
8、设备故障率低：智能化自动控制系统，温度不容易迅速升高，油道系统软件无负压力，大大减少了常见故障，增加了液压系统的使用期限；
9、便于维护保养：因为取消了液压传动系统中的占比，液压电磁阀、变速控制回路和工作压力调整控制回路，使液压传动系统大大简化，降低齿轮油环境污染系统对的危害。
电器系统：
1、2000吨三梁四柱液压机(石墨坩埚液压机)设有独立的电器控制箱,集中控制整个机器的运转。
2、的电源为380V、50HZ,控制电源为220V。
操作系统：
1、2000吨四柱液压机设有调整、手动和半自动三种操作方式和定程、定压两种工艺形式。
2、自动工作有拉伸、一般工艺二种方式。
3、滑动行程由控制装置调整。
4、主缸压力及液压垫缸压力分别由各自的调压阀进行调整。
5、保压时间可由时间继电器设定。
2000吨三梁四柱液压机的调试过程：
1、调试2000吨三梁四柱液压机(石墨坩埚液压机)各手柄、阀门的开启行程，以及运转机构的相互位置和连锁位置，无负荷试运转时，各机构在全行程上重复运行不应少于10次，检查四柱油压机各个立柱、 液压缸柱塞、模座、锁键、剪断机及事情台面滑板的润滑和事情环境，确认正常后举行负荷运转；再以额定压力举行锻压，试锻压件可接纳铅锭或热钢锭，试运转时间为8h，2000吨三梁四柱液压机(石墨坩埚液压机)负荷试运转时，应检查提拔缸、平衡缸、同步缸等有无走漏。
2、负荷试运转在额定压力下，2000吨四柱液压机各牢固件应紧固，利用体系事情应机动正常，管路和阀门的密封应精密，并检查立柱的铅锤度不应高出划定，立柱螺母与来年感联合面的局部间隙应切合划定，立柱、事情缸、提拔缸、移动缸等的柱塞和导向面应无研伤，各个联合面的间隙应符合规定要求。
3、在2000吨三梁四柱液压机(石墨坩埚液压机)中有很多阀门，各种阀门的功能、结构、形式都有很大差异，但不管是哪种阀门在在结构上，都是由阀体、阀芯和驱动阀芯动作的零部件组成，液压阀的开口大小、进出口间的压差以及通过阀的流量之间的关系都符合孔口流量特性公式，只是各种阀控制的参数不相同。
