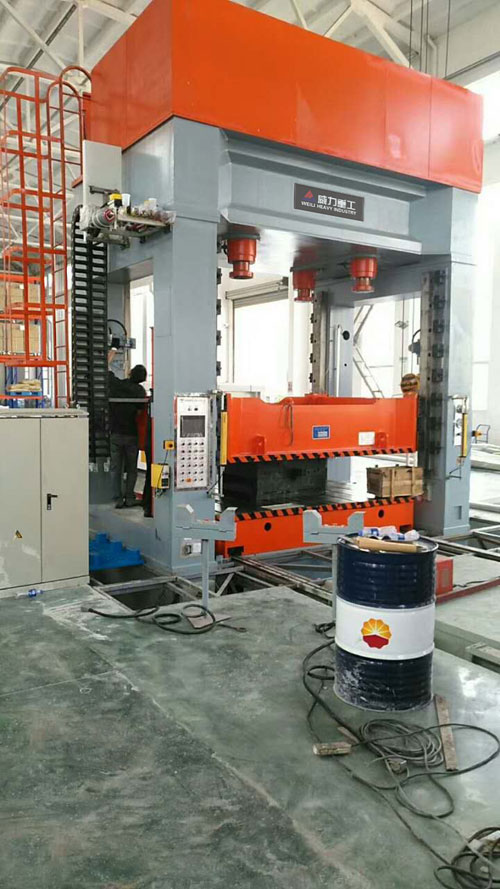

1250吨框架式液压机可对薄板进行拉伸、弯曲、成型等工艺,还可进行落料、校正、压装、冲裁。适用于航空、汽车、拖拉机、机床、仪表、化工等行业。1250吨框架式液压机机身设计采用预紧拉杆组合框架结构,滑块采用导轨导向。油缸均采用柱塞油缸,便于更换密封圈。带有移动工作台,设有液压垫,并有足够的顶杆孔,因此也可做反拉伸使用。 山东威力重工在这种液压机设计上经验丰富,技术娴熟,产品质量保障,性价比高,欢迎各地客户来厂考察订购,全国咨询热线:18306370898(同微信号)
1250吨薄板冲压拉伸框架液压机的性能特点:
1、框架式液压机框架结构采用全钢焊接;
2、四角八面直角导轨、精度高,刚性好,并采用液压预紧。
3、液压系统采用二通插装集成罚;整个系统工作稳定、可靠,使用寿命长,泄露少,故障点少。
4、电器系统采用“PLC”可编程序控制器控制;
5、可配置行程数显、光电保护装置及 移动工作台(方便更换模具),该系统液压机具有上滑块及下液压垫的双动功能,根据用户要求液压垫可该为顶出器,也可作拉伸之用。
6、工艺范围广,可完成金属薄板的拉伸、弯曲、冲载(需配缓冲装置)等工艺。
7、可实现定压、定程两种工艺,具备保压延时功能,延时时间可调。
8、工作压力行程可在规定范围内按工艺要求调节,操作简便采用按钮集中控制。具有调整、手动及半自动三种操作方式。
1250吨薄板冲压拉伸框架液压机可选用配件:
■冲载缓冲装置 ■移动工作台 ■触摸式工业显示屏 ■打料装置
■光幕安全保护装置 ■油冷却装置 ■模具快速夹紧机构 ■换模用浮动导轨和滚动托架
液压机广泛应用于压制成型、压印、压装、拉伸、切断等工艺。如汽车零部件、五金制造、眼镜、钟表、餐具、徽章首饰、玩具、电子、橡胶硫化、EV发泡、印刷、粉末冶金、模具制造等行业。
液压机技术参数表:(仅供参考)
项目
|
单位
Unit
|
YW32
-100T
|
YW32-
200T
|
YW32
-315T
|
YW32
-500T
|
YW32
-630T
|
YW32
-800T
|
YW32
-1200T
|
YW32
-2000T
|
公称力
|
kN
|
1000
|
2000
|
3150
|
5000
|
6300
|
8000
|
12000
|
20000
|
回程力
|
kN
|
260
|
400
|
630
|
1000
|
1200
|
1200
|
2000
|
4000
|
顶出力
|
kN
|
--
|
400
|
630
|
1000
|
1600
|
2000
|
3150
|
3150
|
液体工作压力
|
MPa
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
滑块行程
|
mm
|
500
|
500
|
800
|
800
|
9000
|
900
|
800
|
800
|
顶出最大行程
|
mm
|
--
|
250
|
300
|
300
|
300
|
300
|
300
|
400
|
滑块距工作台最大距离
|
mm
|
700
|
800
|
1200
|
1200
|
1200
|
1400
|
1400
|
1400
|
滑块行程速度
|
快下
|
mm/s
|
50
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
工作
|
mm/s
|
5-10
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
回程
|
mm/s
|
40
|
80
|
60
|
80
|
80
|
80
|
80
|
80
|
顶出行程速度
|
顶出
|
mm/s
|
--
|
80
|
80
|
80
|
80
|
60
|
70
|
70
|
退回
|
mm/s
|
--
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
工作台有效面积
|
左右
|
mm
|
720
|
1000
|
1200
|
1400
|
1600
|
1500
|
2200
|
4000
|
前后
|
mm
|
580
|
1000
|
1120
|
1400
|
1600
|
1500
|
1800
|
3000
|
大约外形尺寸
|
左右
|
mm
|
2160
|
2800
|
3200
|
4000
|
4200
|
4800
|
5000
|
6000
|
前后
|
mm
|
580
|
1000
|
2500
|
1400
|
1600
|
1500
|
1800
|
3000
|
高度
|
mm
|
2900
|
3000
|
4250
|
4500
|
5000
|
5500
|
6000
|
7000
|
电机功率
|
kW
|
5.5
|
7.5
|
18.5
|
37
|
37
|
37
|
74
|
90
|
|

1250吨薄板冲压拉伸框架液压机机身刚度计算:
1250吨薄板冲压拉伸框架液压机在工作时各部分应力较大,虽然在强度计算中已做了相应的限制,但仍会产生与受力相应的变形。在受力后必然产生垂直变形和水平变形。垂直变形将使液压机在升压和泄压过程产生振动;并对定程精度产生一定影响,因此这一变形不得超过规定值。1250吨薄板冲压拉伸框架液压机水平变形则使导轨间隙变化。在一般情况下,水平变形总大于导轨间隙,因此变形受阻,使支柱承受相应的水平力,因此应根据水平力计算导轨的比压,使比压值不大于规定值。
1250吨薄板冲压拉伸框架液压机液压油的作用:
1.定比例调制:
在通过液压油传递做功的过程中,要求油料既要保持油质的粘度,以便减少漏损,保持压力,液压油的流动性好以低粘度、高密度为宜,通常是按机械性能需求按一定比例调配来满足其性能要求的。
2.润滑:
液压元件在高速运转状态下为重要的就是润滑作用。液压油的润滑性能应满足其需要,即降低其磨擦热的产生,油质直接关系着元件的正常润滑。
3.防腐:
液压机保持在工作状态或长时间停机时,液压元件的防腐保护至关重要,有时因液压油变质,含水或选用油液质量较差等原因,缺乏配调防腐添加剂而导致液压元件表面锈蚀或密封橡胶腐蚀致使报废。
4.导热:
液压系统运动做功时,导热环节很重要。液压油的热传导和系统的冷却条件(液压散热器)的合理匹配,可使液压系统保持平衡温度,确保液压系统的正常工作。
订货方式
一、电话订货:可直接与我公司网络销售部联系,电话咨询,留下联系方式后直接通过厂家直销。
二、网上订货:可与我司网上客服沟通联系,留下贵公司详细资料后,由专业销售经理直接对接,厂家直销。
三、直接到我公司订货:本地客户,可直接到我公司订货,同时可安排销售经理上门服务,订货前请与公司联系,确认到厂时间,以便安排销售和技术人员接洽。
详细订货流程:
1、确定型号(通过咨询,确定型号,网站了解规格参数,确定型号)
2、询价(电话、在线客户、留言、电子邮件等方式登记信息,业务经理回复价格和交货期)
3、签订合同(签订合同,产品细节,付款方式等)
4、付款(按照合同条款付款,款到后及时发货)
5、验收(根据合同,安装调试)
山东威力重工售后服务:
本公司对其所有产品提供终身服务,一年保质期内,供方提供免费维护(排除人为操作不当和不可避免自然因素)。超过一年的,供方提供有偿维修服务,需方承担有关费用。需方与厂方确定相关事宜后,厂方与三日内派遣人员维修。
山东威力重工主要经营产品有:
1、液压机系列(单柱液压机、四柱液压机、框架式液压机、龙门式液压机、四柱拉伸液压机、卧式液压机、伺服液压机、多功能液压机、非标液压机定做)
2、钻床系列(机械摇臂钻床、液压摇臂钻床、万向摇臂钻床、立式钻床、台钻)
3、铣床系列(数控铣床、万能卧式升降台铣床、立式升降台铣床、万能摇臂铣床、高速炮塔铣床、万能回转头铣床、床身式铣床、钻铣床)
4、冲床系列(开式可倾冲床、固定台冲床、钢板深喉冲床、气动摩擦离合器冲床、液压冲床、数控冲床)
5、剪板机系列(机械减板机、液压剪板机、摆式剪板机、闸式剪板机)、折弯机(液压折弯机、数控折弯机)
6、数控车床系列(数控卧式车床)
7、加工中心系列(数控加工中心、立式加工中心、卧式加工中心、龙门加工中心等)
8、刨床、锯床、各种专机定做。
如果您真想购买1250吨框架液压机薄板冲压拉伸设备,不妨到我公司来考察后订购,公司可根据您的需求,量身设计定做,我们会尽全力满足客户的需求。或者您直接通过电话与我们沟通,
